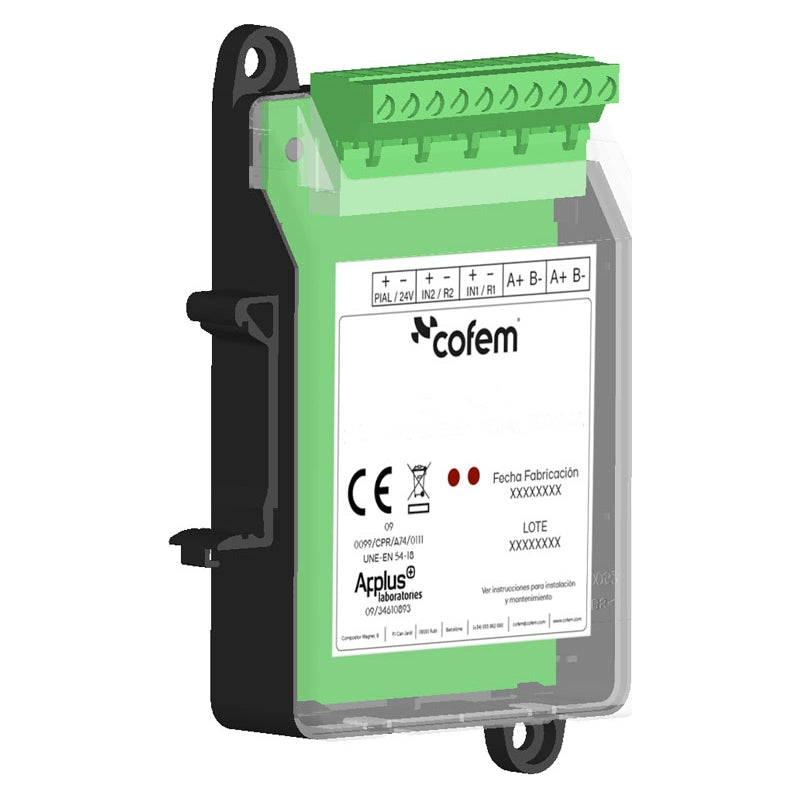

Modulo analogico microprocessato e indirizzabile (con isolatore di cortocircuito) a 1 relè che si installa come un elemento
SKU: MDA1Y
Caratteristiche
• Modulo analogico microprocessato e indirizzabile (con isolatore di cortocircuito) a 1 relè che si installa come un elemento aggiuntivo del loop.
Specifiche
Descrizione
Modulo microprocessato e indirizzabile (con isolatore di cortocircuito) che si installa come un elemento aggiuntivo del loop.
È un modulo a due uscite relè ad azionamento simultaneo (con una sola funzione), sia per il tipo di applicazione (sirena, manovra o preallarme), sia per la temporizzazione e la combinazione di sensori che li attivano.
Il modulo è alimentato tramite la connessione al loop, ma necessita di un'alimentazione ausiliaria di 30V che fornisca l'energia necessaria ai dispositivi controllati dai relè. Questo supervisiona la presenza di tensione sulla linea di alimentazione ausiliaria di 30V oltre che sulle uscite dei relè supervisionati.
L'uscita relè R1 è supervisionata tramite una resistenza di fine linea da 33 k?, indicando lo stato di linea aperta o linea in corto. L'uscita relè R2 agisce come contatto NA e NC, non supervisionato, essendo la sua applicazione tipica l'attivazione degli elettromagneti delle porte tagliafuoco. Considerando il consumo prodotto sul sistema, si raccomanda di installare alimentatori esterni (FAE) per più di 10 elettromagneti in totale per centrale.
Caratteristiche
• Il modulo è protetto da un fusibile autoripristinabile da 0,9 A e ogni uscita supervisionata da 0,5 A
• Il lampeggio del LED rosso trasparente indica la comunicazione con la centrale. L'accensione del LED verde indica l'attivazione di uno o entrambi i relè
• Viene fornito in moduli rettangolari fabbricati in ABS termoresistente
• Il modulo MDA1Y è certificato secondo la Norma EN 54-18 da AENOR, e con marcatura CE secondo il Regolamento Europeo sui Prodotti da Costruzione (UE) N°305/2011
Garanzia 24 mesi
