Descrição

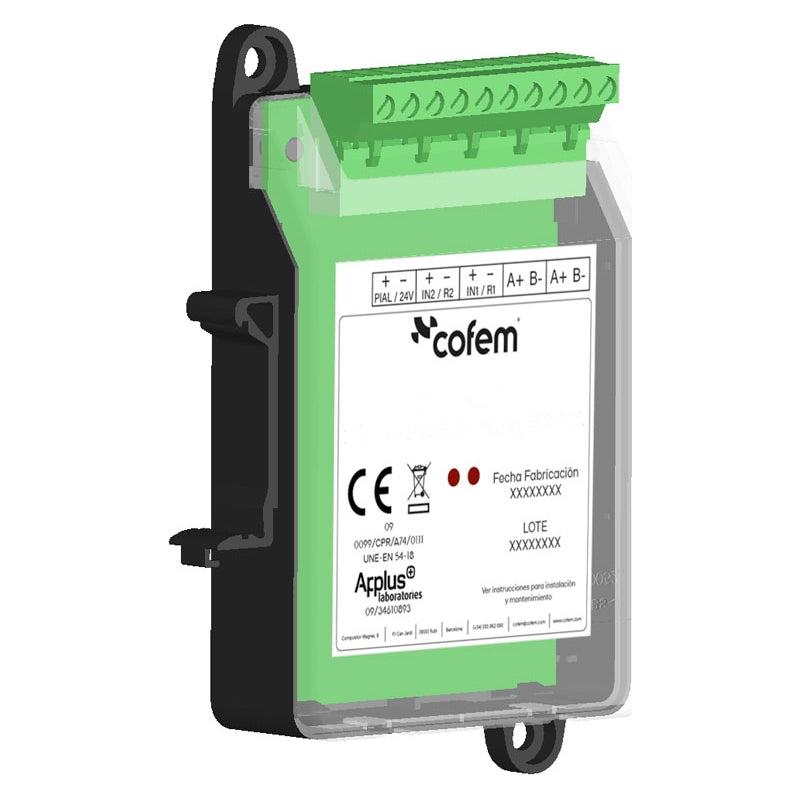

Módulo de relé e sinal técnico MYOA
SKU: MYOA
Características
• Módulo de relé e sinal técnico MYOA
• Módulo analógico microprocessado e endereçável (com isolador de curto-circuito) que se instala como elemento adicional do loop.
Especificações
Descrição
Módulo microprocessado e endereçável (com isolador de curto-circuito) que se instala como elemento adicional do loop.
Este módulo dispõe de um relé com alimentação externa de 30V e de uma entrada de sinal técnico para detetar o estado aberto ou fechado de um contacto seco. O módulo está protegido por um fusível autorrearmável de 0,9A e a saída do relé por um fusível de 0,5A.
O módulo é alimentado através da ligação ao loop, mas necessita de uma alimentação auxiliar de 30V, que forneça a energia necessária aos dispositivos controlados pelo relé identificado como "R1". O relé é programado com uma única função (sirene, manobras ou relé cruzado), bem como com a respetiva temporização e combinação de sensores que o ativam. Do mesmo modo, é supervisionada a presença de tensão na linha de alimentação auxiliar de 30V e também na saída do relé. A tensão fornecida pela saída do relé é de 30V.
A entrada de sinal técnico tem uma resistência de 10kk? ligada em série com o contacto seco. Em estado de repouso, o contacto deve estar aberto e, em caso de anomalia, deve estar fechado. Na entrada (marcada como IN2), deteta o contacto fechado como categoria de ALARME.
O MYOA supervisiona cada linha externa (saída de relé e entrada de sinal técnico) com uma resistência de 33kk? em cada uma, indicando o estado de linha aberta ou linha cruzada.
A intermitência do LED vermelho transparente indica a comunicação com a central. A luz vermelha fixa indica o estado de alarme na respetiva entrada, enquanto a luz verde indica a ativação do relé.
É fornecido em módulos retangulares fabricados em ABS termorresistente.
O módulo MYOA está certificado de acordo com a Norma EN 54-18 pela AENOR e tem marcação CE nos termos do Regulamento Europeu dos Produtos de Construção (UE) N°305/2011.
Garantia de 24 meses
