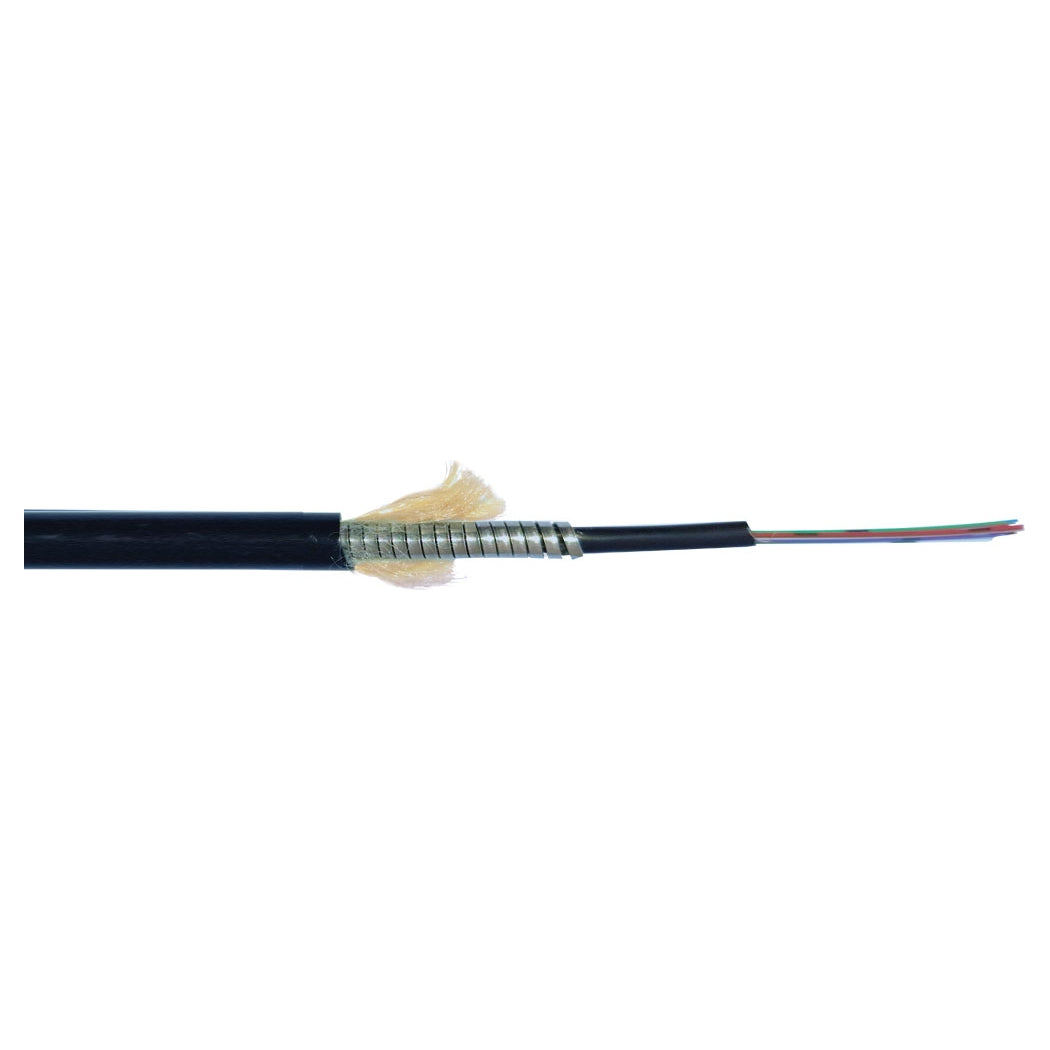

Cavo F.O. 9/125 OS2 S.M. Interno/Esterno LSZH Armato spirale extra-flex
Mod. FOHFFW24EIS2NEB10
SKU: FOS2-24-SP /B1000
Codice smart: FOS2-24-SP /B1000
Codice interno: FOHFFW24EIS2NEB10
Numero Fibre: 24
Colore Guaina: Nera
Confezione: bobina 1000m
Diametro mm.: 6,0mm
Peso Kg/Km: 74
Raggio min. curvatura: 10xExt.Diam.
Parametri Fibra
Tipo: G.657A1
Mode field diameter: 1310nm: 9,0 ±0.4µm / 1550nm: 10,1 ±0.5µm
Cladding diameter: 124,8 ±0.7µm
Cladding non-circularity: ?0,7%
Core-Cladding concentricity error: ? 0,5µm
Coating diameter: 245 ±5µm
Coating non-circularity: ?6,0%
Cladding-Coating concentricity error: ? 12µm
Cable Cutoff Wavelenght: ?cc? 1260nm
Attenuation coefficient (max.): 1310nm ?0,40 dB/km - 1550nm ?0,30 dB/km
Macro-Bending Loss: ?0,75dB (1 turn x 10mm radius @1550nm), ?1,50dB (1 turn x 10mm radius @1625nm)
Caratteristiche costruttive
Numero Tubi: 1
Diametro Tubo: 2,50mm ±0.10mm
Loose tube material: LSZH
Loose tube color: Nero
Colored Coating Fiber: dimensione: 250µm±15µm; colore blu, arancio, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, verde acqua, blu, arancio, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, verde acqua
Spiral shielded (Armatura in acciaio): 3,80 ±0.1mm
Strength member: Aramid Yarn
Diametro cavo: 6,0mm ±0.2mm
Guaina: LSZH
Marcatura: ECS - Number FO OS2 9/125 G657 OUTDOOR Pe Fca ORDER NR. METER MARKING
Prestazioni meccaniche ed ambientali
Long term tension: 150N
Short term tension: 300N
Long term crush: 2000N/10cm
Short term crush: 3000N/10cm
Raggio minimo di curvatura (posa statica): 10 x Diam. ex.
Raggio minimo di curvatura (posa dinamica): 20 x Diam. ex.
Temperatura esercizio/stoccaggio: -20°C ~ +70°C
Avvertenza: l'immagine è fornita a scopo puramente illustrativo e non vincolante.
CLICCA SUI LINKS PER LA DOCUMENTAZIONE DEL PRODUTTORE:
Scheda tecnica PDF
Dichiarazione di prestazione (DoP) CPR
Garanzia 24 mesi
