Description
Kit complet pour automatisation
Portes basculantes
à contrepoids
Usage intensif
SYSTÈME À MONTAGE RAPIDE
Professionnel
+ DÉTECTEUR D'OBSTACLES
+ ENCODER OPTIQUE
Mod. UNIKO 100kg
À la pointe de la technologie, UNIKO est un actionneur électromécanique de plafond au design moderne, pour portes à ressorts ou sectionnelles.
Disponible en deux modèles :
Pour usage résidentiel (UNIKO 60).
Pour usage collectif (UNIKO 100).
Ce produit concentre un haut niveau de technologie qui lui confère de nombreuses qualités :
Dimensions compactes (360 x 200 x 120 mm).
Temps d'installation réduits de 40%.
Base en plastique robuste qui réduit le poids de l'opérateur et facilite sa manipulation.
Prévu pour l'utilisation de lampes à faible consommation.
ALIMENTATION DU MOTEUR 24 Vcc
POUSSÉE MAX. 1000 N
DIMENSION MAX. SURFACE 14 MQ
VITESSE DU MOTEUR 200 RPM ENCODER
CONSOMMATION MOYENNE 1,2 A
PIGNON X1/8 Z9 PAS 8 Z12
NIVEAU SONORE < 30 DBA
TEMPÉRATURE DE FONCTIONNEMENT -20/55°C
INDICE DE PROTECTION IP30
MONTAGE BREVETÉ EN TROIS ÉTAPES :
UNIKO se monte en trois étapes sur le rail prévu à cet effet, sans utiliser d'outils.
1-Monter la plaque de support sur le rail en vissant les deux boulons et en fixant la partie inférieure.
2-Prendre l'opérateur, emboîter l'arbre et le faire pivoter.
3-Insérer la goupille.
Pour le démonter, il suffit d'utiliser un tournevis pour faire sortir la goupille.
CLIQUEZ SUR LES LIENS POUR LES NOTICES EN PDF :
NOTICE DE LA PARTIE MÉCANIQUE DU FABRICANT
NOTICE DE LA PARTIE ÉLECTRONIQUE DU FABRICANT
NOTICE DE DÉVERROUILLAGE PAR POIGNÉE

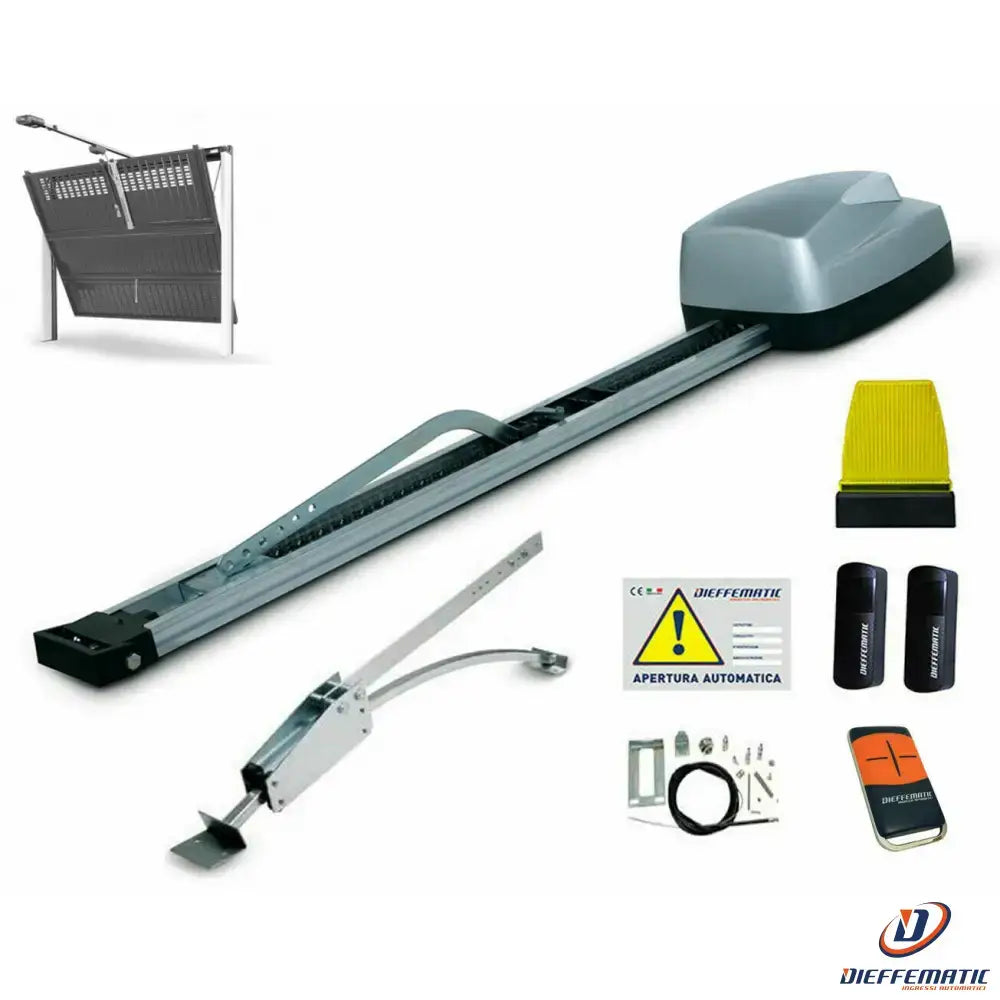

COMPOSITION DU KIT :
n° 1 Kit motoréducteur 24V basse tension, capacité max. 100kg, fin de course intégré.
n° 1 Centrale de commande située dans le carter moteur, avec trimmer de réglage de la force du moteur et ENCODER, ralentissement à l'ouverture et à la fermeture, 4 modes de fonctionnement : pas à pas, semi-automatique 1 et 2, automatique collectif. Éclairage de courtoisie, protections contre les surtensions, entrée pour photocellules, barres palpeuses de sécurité et batterie de secours.
n° 1 Récepteur radio monocanal intégré à la centrale(433.9 MHz)
n° 1 Antenne intégrée à la centrale, portée de 30 mètres (433.9 MHz)
n° 1 Télécommande 4 canaux ROLLING CODE
n° 1 Rail de guidage en aluminium traité avec chaîne de 3mt
n° 1 Paire de photocellules
n° 1 Feu clignotant avec support mural
n° 1 Déverrouillage d'urgence extérieur
n° 1 Déverrouillage d'urgence intérieur
n° 1 Éclairage de courtoisie
n° 1 Bras oscillant pour portes à contrepoids
n° 1 Jeu de vis et de supports de montage
n° 1 Notice de montage de la partie mécanique et électronique en ITALIEN
