Description
Kit complet d’automatisation pour portail
PORTAIL BATTANT À UN VANTAIL
MOTEUR COURSE 300 MM
IRRÉVERSIBLE (avec blocage mécanique)
Professionnel
**Utilisation pour vantaux jusqu’à 3,00 m et 250 kg**
Mod. PM1 230 V
DIMENSIONS DES PATTES DE FIXATION :
Actionneur électromécanique linéaire à usage collectif, structure entièrement métallique, tige en acier inoxydable.
Les automatismes PM1, une fois correctement installés, ne nécessitent plus d’entretien, car leur maintenance est pratiquement inexistante. L’installation ne nécessite aucune modification du portail existant !
Moteur électrique hautes performances.
L’actionneur est conçu pour des vantaux ne dépassant pas 250 kg et 3,00 mètres de longueur. Le corps en aluminium et le cœur des engrenages en bronze garantissent une longue durée de vie.
L’actionneur assure le blocage en position ouverte et fermée sans serrure électrique pour les vantaux. Déverrouillage pratique à l’aide de la clé située sur le groupe moteur.
Centrale de commande avec récepteur intégré pour le contrôle d’un ou deux vantaux.
Embrayage électronique avec réglage pratique et rapide de la course ; possibilité de régler le retard du second vantail.
Ralentissements à l’ouverture et à la fermeture.
Adapté aux portails symétriques et asymétriques grâce à la possibilité de gérer indépendamment la course des vantaux.
CLIQUEZ SUR LES LIENS POUR CONSULTER LES NOTICES :
NOTICE D’INSTALLATION MÉCANIQUE
NOTICE D’INSTALLATION ÉLECTRONIQUE
COMPOSITION DU KIT :
N° 1 opérateur électromécanique pour portail battant à usage résidentiel, pour vantaux jusqu’à 3 m. Ne nécessite pas de serrure électrique.
Tours moteur 1.400. Puissance 200 W. Poussée réglable de 500 à 3000 N. Angle d’ouverture maximal 120°.
Alimentation 220 V. 50 Hz. Poids Kg 6,3
n° 1 Centrale de commande avec boîtier étanche, avec trimmer de réglage de la force du moteur et détecteur d’obstacles, ralentissement à l’ouverture et à la fermeture, 4 modes de fonctionnement : pas à pas, semi-automatique 1 et 2, automatique collectif.
Entrée piétonne, éclairage de courtoisie, protections contre les surtensions, entrée pour photocellules et barres palpeuses de sécurité, gestion de la serrure électrique, impulsion d’inversion, déphasage réglable du vantail à la fermeture/à l’ouverture.
---
n° 1 Récepteur radio monocanal intégré à la centrale(433.9 MHz)
n° 1 Antenne intégrée à la centrale, portée de 20 mètres (433.9 MHz)
n° 1 Télécommande 4 canaux à code tournant
n° 1 Paire de photocellules murales

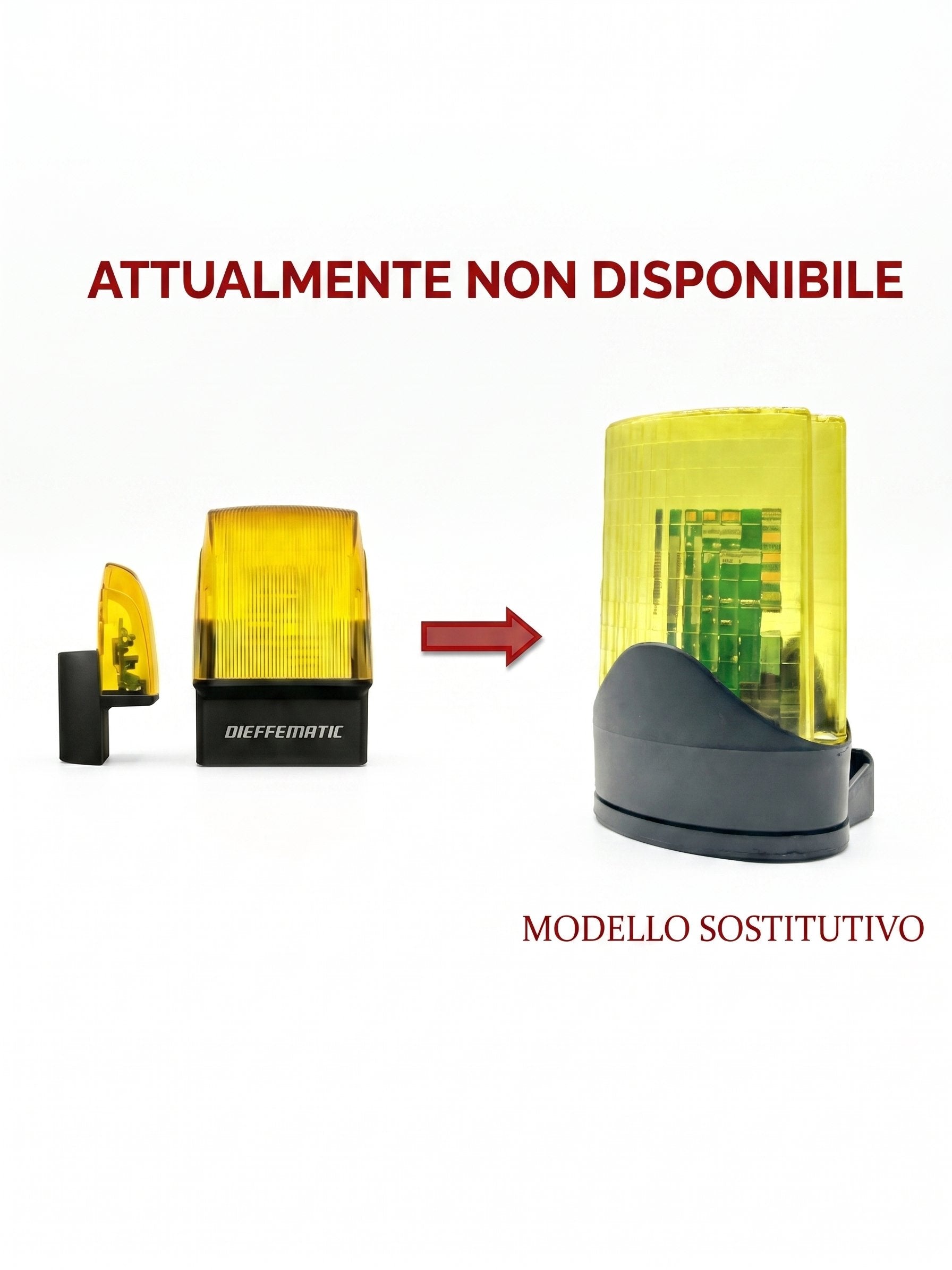

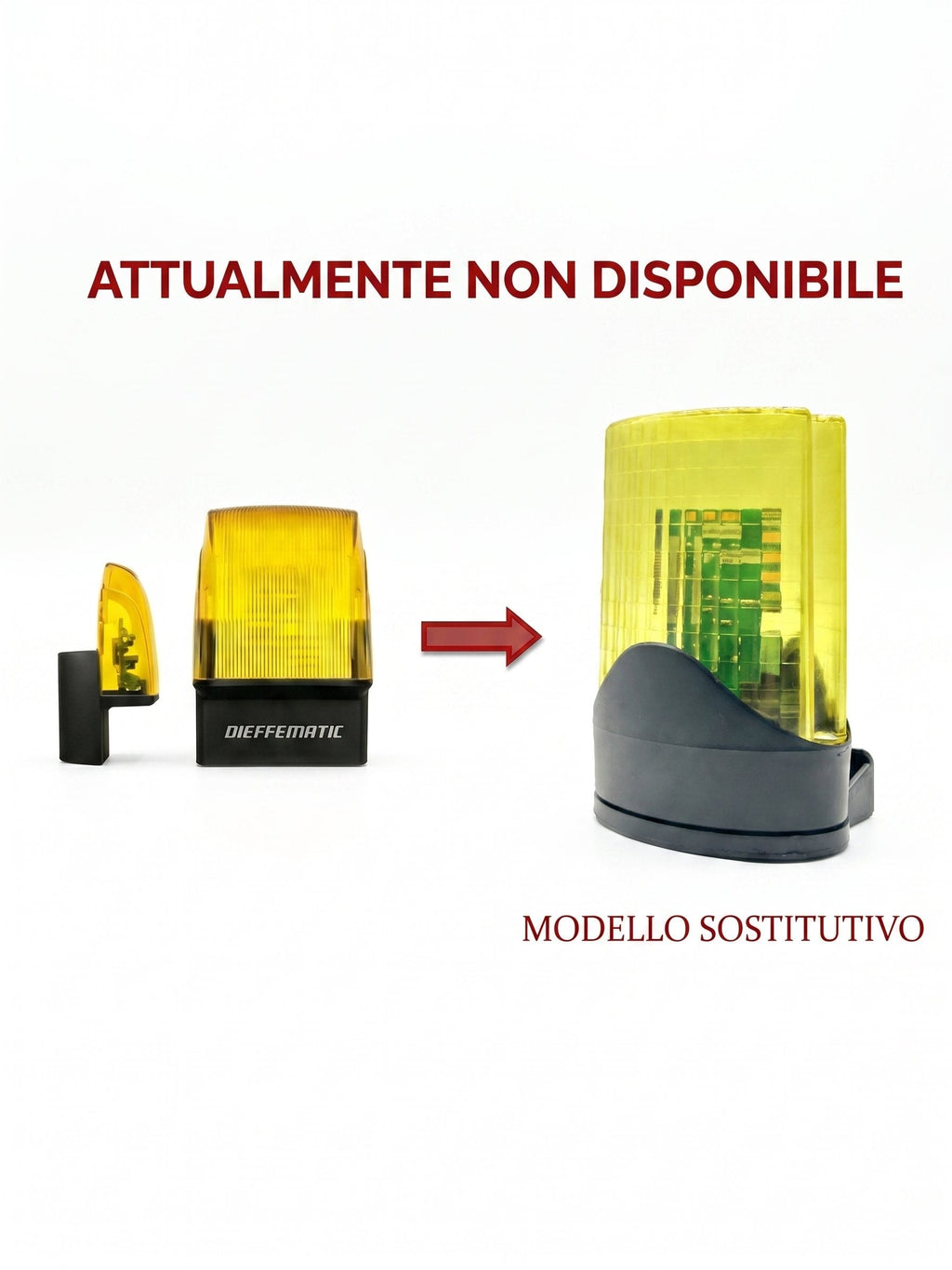

n° 1 Feu clignotant 230v
n° 1 Panneau de signalisation
n° 1 Accessoires pour l’installation
n° 1 Instructions de montage de la partie mécanique et électronique en ITALIEN
DONNÉES TECHNIQUES
PM (réversible)
-
PM1 (irréversible)
Poids max. du vantail
250 Kg
250 Kg
250 Kg
Longueur max. du vantail
1,80 (300) mt
2,50 (400) mt
3,50 (600) mt
Alimentation moteur
12Vdc
230 Vac
230 Vac
Puissance moteur
50 W
250 W
250 W
Tours moteur
900
800
800
Condensateur
/
12,5 ?F
12,5 ?F
Déverrouillage mécanique pour manœuvre d’urgence
/
/
avec clé
Température de fonctionnement
-20° C / +55° C
-20° C / +55° C
-20° C / +55° C
Poids
7.5 Kg
7.5 Kg
7.5 Kg
Indice de protection
IP 55
IP 55
IP 55
Temps d’ouverture à 90°
15/25/30 sec
15/25/30 sec
15/25/30 sec
Course de la tige
300/400
300/400/600
300/400/600
Force de poussée
1500 N
1500 N
1500 N
Absorption moyenne du moteur
3 A
1 A
1 A
Garantie 24 mois
