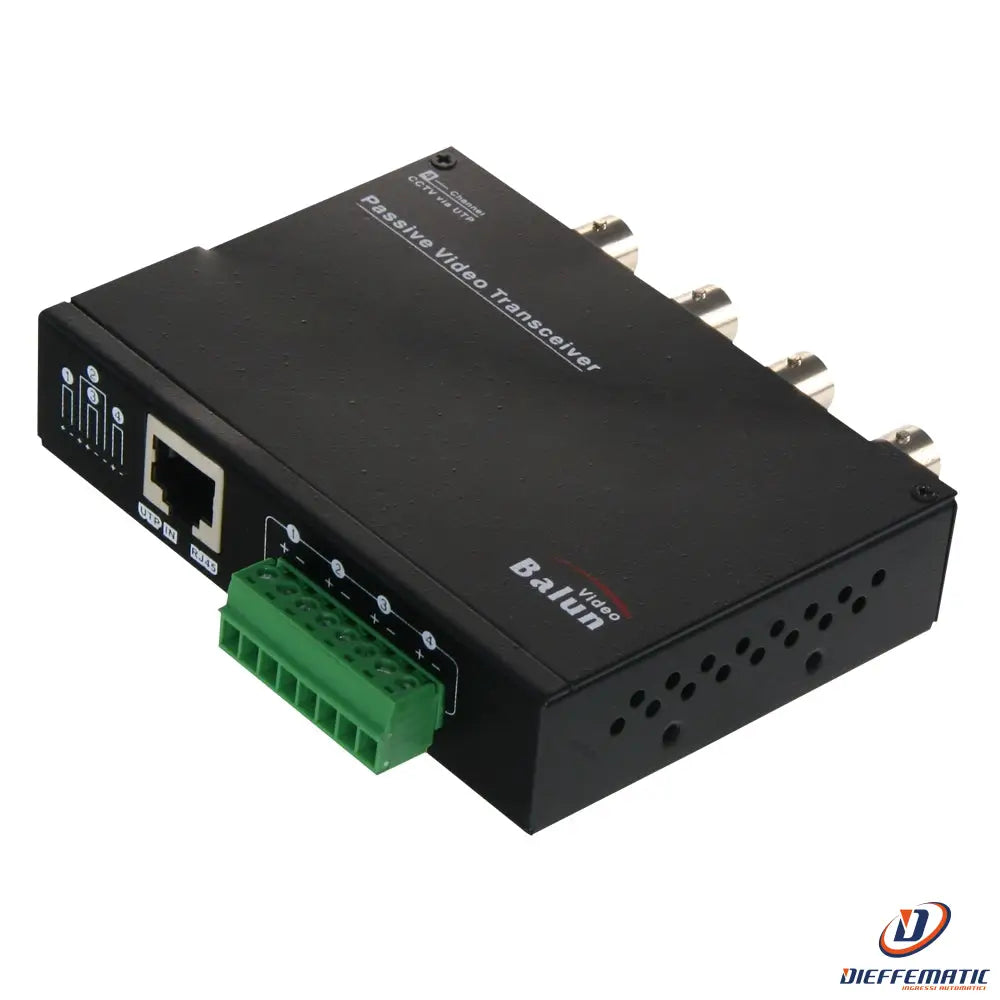

Ba614P-Hac Balun vidéo pour Hdtvi / Hdcvi / Ahd /Cvbs

Balun vidéo pour HDTVI / HDCVI / AHD /CVBS

Mod. BA614P-HAC

SKU : BA614P-HAC

• Balun vidéo pour HDTVI / HDCVI / AHD /CVBS

• 4 canaux passifs

• Comprend 4 BA612P-HAC

• Connexion BNC et RJ45

• Distance : 180 ~ 440 m


DESCRIPTION :

Émetteur vidéo passif pour paire torsadée à 4 canaux, optimisé pour les formats vidéo HDTVI / HDCVI / AHD / CVBS. Il peut fonctionner comme émetteur ou récepteur et transmet le signal de quatre caméras via un seul câble UTP.

L’adaptateur comporte 4 connecteurs BNC pour le raccordement à l’enregistreur vidéo. Il comprend 4 baluns BA612P-HAC individuels pour le raccordement aux caméras.

D’autre part, il est équipé d’un connecteur pour câble UTP, soit RJ45, soit à borniers 4 contacts +/-, pour le câble de raccordement des fils.

La longueur maximale entre l’extrémité connectée à la caméra et l’extrémité connectée à la sortie vidéo est :

• HDTVI 720p - 200 m

• HDTVI 1080p - 300 m

• HDCVI 720p - 400 m

• HDCVI 1080p - 200 m

• AHD 720p - 300 m

• AHD 1080p - 300 m

• AHD 4 Mpx - 300 m

• HDTVI 4 Mpx 100 m

• HDCVI 4 Mpx 200 m

• HDTVI 4K 100 m

• HDCVI 4K 200 m


Montable en rack 19".


SPÉCIFICATIONS :

Entrée Tx / Sortie Rx
4 connecteurs BNC femelles pour vidéo

Sortie Tx / Entrée Rx
1 connecteur RJ45 ou 4 connecteurs de bornier pour câble UTP CAT5

Bande passante
DC jusqu’à 42 MHz

Format vidéo
NTSC, PAL, SECAM

Impédance
BNC 75 Ω, UTP 100 Ω

Distance de transmission
HDTVI 200/200/200/200 m (720p/1080p/4 Mpx/4K), HDCVI 400/200/200/200 m (720p/1080p/4 Mpx/4K)
AHD 300/200/200 m (720p/1080p/4 Mpx), CVBS 300 m

Alimentation
Passif (non requis)

Dimensions
25 (P) x 102 (l) x 90 (L) mm

Poids
200 g


CONTENU :

• Balun 4 canaux

• Matériel d’installation

• 4 baluns BA612P-HAC

• Instructions

CLIQUEZ SUR LES LIENS POUR ACCÉDER À LA DOCUMENTATION DU FABRICANT :

Fiche technique en PDF

Garantie 24 mois
