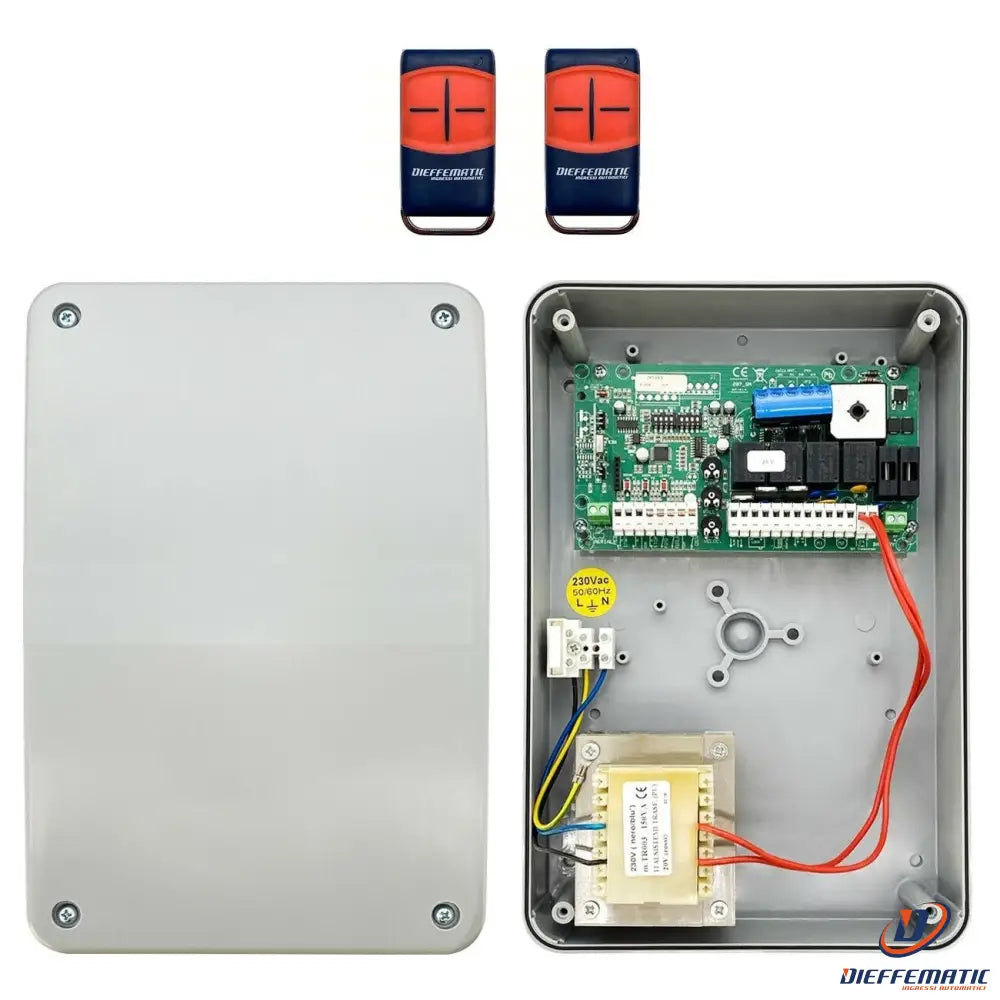

Centrale de commande pour portail battant 24 V
avec récepteur 433,92 MHz

Professionnelle

avec boîtier et transformateur
+ N 2 télécommandes à 4 canaux

UNIVERSELLE ADAPTÉE À TOUTES LES AUTOMATISATIONS

1. INFORMATIONS GÉNÉRALES

La centrale universelle à apprentissage automatique est conçue pour automatiser un accès avec 1 ou 2 moteurs 24 V. Elle est dotée d’une procédure innovante d’auto-apprentissage pour une installation rapide et de quatre trimmers permettant le réglage précis des principaux paramètres : force, temps de pause, sensibilité de la détection d’obstacles et décalage à la fermeture entre les deux moteurs.

ATTENTION : guide de compatibilité des télécommandes

Le récepteur intégré à la centrale n’est pas universel, mais communique spécifiquement avec certains codages à 433,92 MHz. Voici la liste exacte des modèles compatibles :

1. Télécommandes ROLLING CODE compatibles

La centrale prend en charge le codage rolling code haute sécurité des marques et modèles suivants :

Dieffematic : modèles Equo Plus, Equo X, E010, Equo Slim, Tx-e

BFT : modèles Mitto et Cool

2. Télécommandes à CODE FIXE et gestion des télécommandes universelles

Si vous utilisez des télécommandes à code fixe, la compatibilité est garantie avec :

Modèles Aster 21/a et Aster 31/1

Remarque concernant les télécommandes universelles : les modèles Aster 21/a et Aster 31/1 peuvent être utilisés comme « master » pour associer des télécommandes universelles du commerce. Il vous suffit de cloner le code directement d’une télécommande à l’autre pour qu’elles soient immédiatement opérationnelles sur la centrale.

CLIQUEZ SUR LE LIEN POUR CONSULTER LE MANUEL D’INSTRUCTIONS :

MANUEL D’INSTRUCTIONS DU FABRICANT

Disponibles :

- une programmation rapide avec auto-apprentissage, dans laquelle la centrale exécute automatiquement la manœuvre d’apprentissage des temps de manœuvre et fixe le début du ralentissement à 90 % de la manœuvre, à l’ouverture comme à la fermeture.

- une programmation professionnelle permettant à l’installateur de déterminer le moment où commence le ralentissement des vantaux, l’activation de l’ouverture piétonne par radio et le mode d’intervention des dispositifs de sécurité.

2. CARACTÉRISTIQUES PRINCIPALES

DIMENSIONS : 17 CM X 9,5 CM X 3 CM

Commande et contrôle des accès automatisés à 1 ou 2 moteurs 24V (max. 1/2 Hp)

Procédure d’auto-apprentissage simplifiée et professionnelle pour l’acquisition : des temps de manœuvre et de ralentissement, ainsi que de la présence des dispositifs de sécurité.

Force moteur réglable par potentiomètre de 50-100%.

Ouverture partielle (piétonne) personnalisable

Temps de pause réglable par potentiomètre de 0 à 60 secondes.

Temps d’intervention du contrôle d’obstacle réglable par potentiomètre entre 0,1 et 3,0 secondes.

Déphasage des moteurs à la fermeture réglable par potentiomètre entre 3 et 30 secondes

Gestion de la serrure électrique 12V 15W

Gestion de l’éclairage de courtoisie

Récepteur 433MHz intégré

255 codes radio mémorisables

Microprocesseur Flash reprogrammable à bord via une interface série.

Conforme aux directives européennes de référence : R&TTE 99/05/CE

3. CARACTÉRISTIQUES TECHNIQUES

Alimentation de la centrale : 230VAC

Sortie moteur : 2 x 1/2Hp

Courant moteur : max. 8 ampères

Alimentation des accessoires : 24 VDC - 750 mA

Température de fonctionnement : -20°C / + 55 °C

Paramètres de programmation : mémorisés dans l’EE-PROM

Garantie 24 mois
