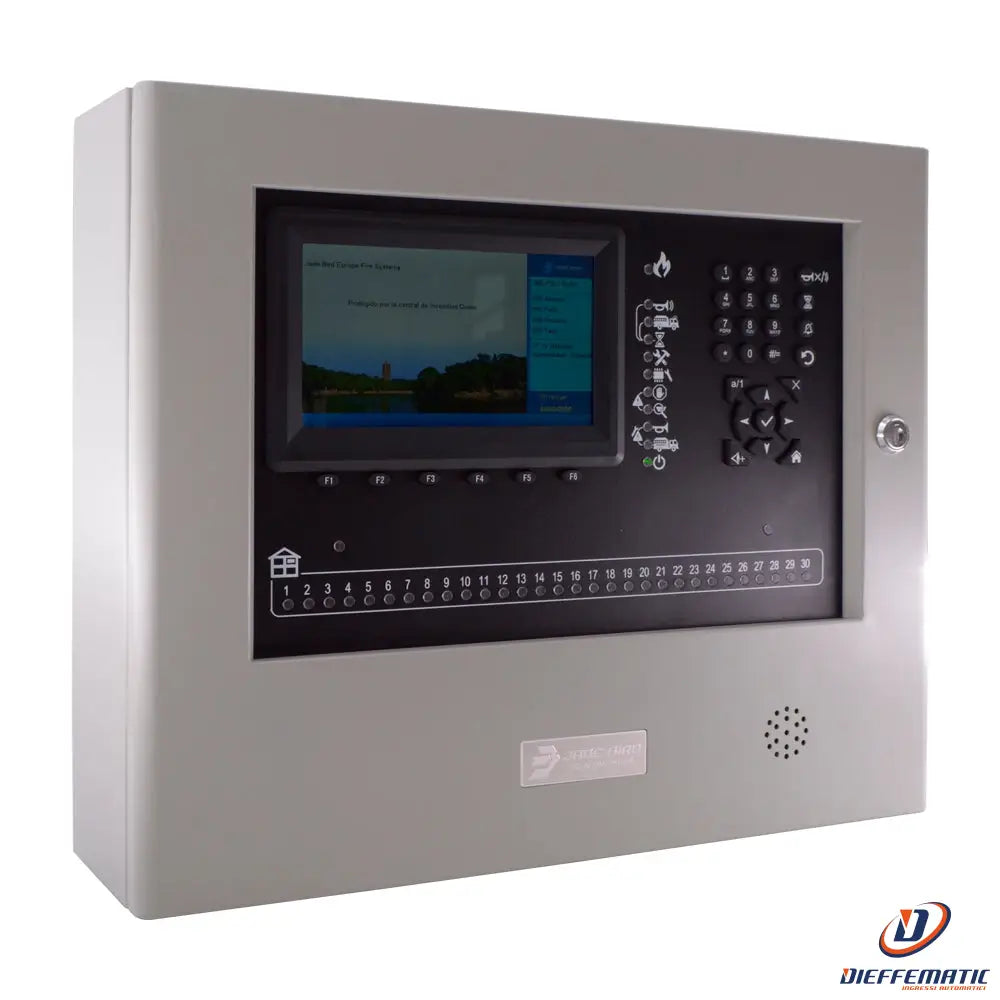

Jade bird JBE-P2L1.1L Centrale analogique à 1 boucle extensible

Centrale analogique à 1 boucle extensible

Mod. JBE-P2L1.1L

SKU : JBE-P2L1.1L

• Centrale analogique Jade Bird à 1 boucle extensible

• Jusqu’à 200 dispositifs par boucle

• USB pour la programmation et la mise à jour des données

• Écran LCD couleur de 7"

• Certifiée EN54-2, EN54-4


DESCRIPTION :

• Jade Bird - Centrale extensible à 1 boucle

• Écran LCD couleur de 7"

• 200 dispositifs par boucle - Entièrement programmable depuis le panneau avant

• USB pour la programmation des données et la mise à jour du firmware

• Fonction de mise en service basée sur un service Web

• Programmateur portable avec fonction d’analyse des dispositifs

• Jusqu’à 4 ampères disponibles pour l’alimentation de dispositifs externes

• Boîtier métallique robuste avec porte avant verrouillable


SPÉCIFICATIONS :

Nombre de boucles
1 (extensible à 2)

Topologies de boucle sélectionnables par l’utilisateur
Classe A (boucle) ou Classe B (ligne jusqu’à 32 dispositifs)

Sorties de 24 VDC vers les dispositifs de terrain
2

Nombre maximal de dispositifs
200 (extensible à 400)

Nombre maximal de groupes de sortie
400

Distance maximale de la boucle
2.000 m

Type de câble recommandé
2 x 1.5 mm² paire torsadée non blindée

Nombre maximal de points adressables
200 par boucle de Classe A (max. 2 x 200))

Tension de la boucle
20~30V

Courant disponible pour la boucle
200 mA

Sorties d’alimentation externe
2 x 2A@24 VDC

Entrée des câbles
Perforations de Ø20 mm (14x)

Sorties Alarme et Défaut
Relais normalement ouvert sans tension (jusqu’à 2A@30 VDC)

Alimentation
230 VAC (196 - 253 V) 2.5A max.

Fusible de protection
2.5 A

Courant de sortie continu max. (Imax a)
5.5 A

Courant de sortie CC max. en alarme (max. b)
4 A

Capacité de la batterie
2x 12V 7Ah~12Ah

Température de fonctionnement
-5 à +40 °C

Température de stockage
-20 à +55 °C

Humidité (sans condensation)
< 95 %

Indice de protection
IP30

Dimensions
440 (H) x 370 (l) x 126 (P) mm

Poids (sans batteries)
4 kg

Normes
EN 54-2 et EN 54-4

DoP
DoP-0370-CPR-3813-1


CONTENU :

• Centrale incendie

• Câbles de batterie

• Résistance de surveillance

• Fusibles

• Clés d’accès

• Support de fixation

CLIQUEZ SUR LES LIENS POUR ACCÉDER À LA DOCUMENTATION DU FABRICANT :

Fiche PDF

Manuel d’utilisation de la centrale incendie Jade Bird

Guide de démarrage rapide de la centrale incendie Jade Bird

Garantie de 24 mois
