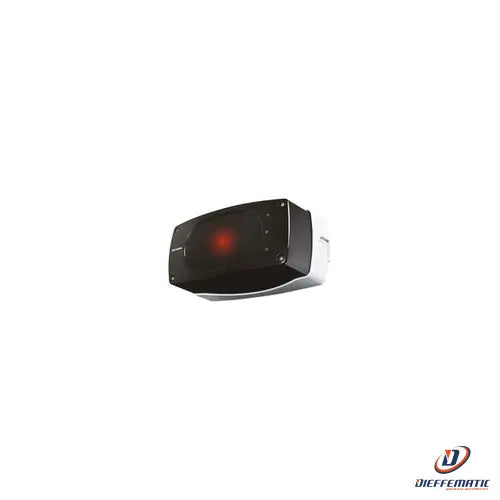

Rivelatore lineare di fumo a riflessione indirizzato, linea 500
Mod. 1043/208
SKU: 1043/208
Il rivelatore lineare di fumo a riflessione 1043/208 è un dispositivo indirizzato per centrali digitali serie 500 (1043/550A, 1043/560A e 1043/570A). È particolarmente indicato per soddisfare le applicazioni nel campo terziario e in ambienti particolari, quali musei, chiese, edifici storici ecc.
Il rivelatore contiene entrambe le sezioni di trasmissione (Tx) e ricezione (Rx) del segnale infrarosso; il suo principio io di funzionamento si basa sull'interazione tra il fumo presente in un ambiente generato da un principio di incendio e un raggio infrarosso emesso e riflesso da uno speciale riflettore ottico.
Il dispositivo dispone di tre indicatori a LED e due display a 7 segmenti per la notifica di informazioni all'installatore; sulla scheda del rivelatore sono presenti i morsetti di collegamento alla linea di rivelazione e i morsetti di connessione per il ripetitore remoto di allarme.
La configurazione del rivelatore può essere definita da una serie di microinterruttori oppure direttamente in centrale.
• Tensione di alimentazione (tramite linea rivelazione) : 20V (-15%, +10%) modulata
• Assorbimento medio (condizioni normali) : 250µA @20V
• Assorbimento medio (condizioni di allarme) : 2mA @20V
• Indicatori a LED: allarme 2, allarme 1, normale funzionamento, guasto, manutenzione
• Soglia di oscuramento di allarme 1: 20%, 25%, 30%, 35%
• Soglia di oscuramento di allarme 2: 35%
• Soglia di oscuramento di guasto: 95%
• Distanza operativa minima: 5 m
• Distanza operativa massima: 100 m
• Lunghezza d'onda del fascio trasmettitore: 890nm
• Tolleranza al disallineamento del fascio (unità Tx Rx e riflettore passivo) : ±0,5°; ±5°
• Tensione uscita ripetizione allarme: 20V (-15%, +10%)
• Corrente massima uscita ripetizione funzionale / allarme: 2mA
• Autocalibrazione
• Isolatore di cortocircuito integrato
• Portata:
• 5-20 m con riflettore 1043/211
• 20-50 m con riflettore 1043/212
• 50-100 m con riflettore 1043/213
• Temperatura di funzionamento: (-10 ± 3) °C ÷ (55 ± 2) °C
• Umidità relativa: (93 ± 3) %
• Grado di protezione: IP55
• Dimensioni (L x H x P) : 248 x 122 x 120 mm
• Peso: 900 g
• Certificato EN54 parte 12 e 17, N. 1293-CPR-0856
Garanzia 24 mesi
