Beschreibung

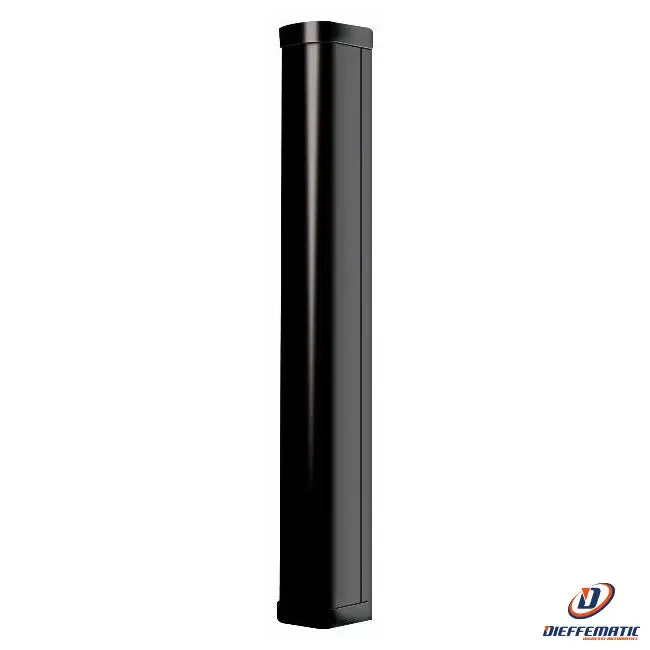

Säule mit 8 Doppeloptiken, 4TX + 4RX, H 200 cm. Stromversorgung 220V
Mod. PLUS SMA 9820_220V
SKU: PLUS SMA 9820_220V
SANDOR ist die Produktreihe aktiver Infrarot-Lichtschranken in vollständig kundenspezifischen Abmessungen. Sie eignen sich ideal zur Absicherung großer Perimeter sowie für Anwendungen mit großen Fassaden und Glasflächen. Alle Modelle der SANDOR-Reihe sind mit SMA-Technologie ausgestattet, die sämtliche Vorteile für die Ausrichtung der Optiken gewährleistet – sowohl bei der Installation als auch bei späteren Arbeiten. Darüber hinaus verfügen die in den Lichtschranken verbauten Optiken über eine spezielle drehbare Halterung, mit der sich die Einheiten ausrichten und in jeder Montageposition optimal justieren lassen.
Die Lichtschranke eignet sich zur Absicherung langer Perimeter. Sie zeichnet sich durch kompakte Abmessungen und ein dezentes Design aus. Das Gehäuse besteht aus korrosionsbeständig eloxiertem Aluminium mit einer Polycarbonat-Abdeckung. Die Elektronik und die innenliegenden Optiken sind mit PARVIS MES SMA und MANA IR SMA kompatibel und lassen sich mit diesen Modellen zu gemischten Schutzsystemen kombinieren. Die Reichweite beträgt 1 bis 100 m. Die Lichtschranke eignet sich für Perimeter jeder Art, da die innenliegenden Empfangs- und Sendeoptiken unterschiedlich ausgerichtet werden können (bis zu 180°), was die Installation erleichtert. SANDOR PLUS SMA kann über den RS485-Bus angeschlossen und mit dem ADEBUS-System gesteuert werden. Die 220V-Version verfügt über ein integriertes 230Vac-Netzteil und einen Pufferakku, wodurch sich der Zeitaufwand für die Planung und Entwicklung der Anlage optimieren lässt.
Reichweite im Außenbereich: 1-100 m
Reichweite im Innenbereich: 1-200 m
Doppelstrahloptik: mit 35-mm-Linsen in UND-Schaltung
Synchronisierung: kabelgebunden - optisch
Optische Sender: gepulste Strahlen mit einer Wellenlänge von 950nm
Justiersystem: optisch-akustische SMA-Technologie
Anordnung der Strahlen: parallel oder gekreuzt
Konfiguration Doppelstrahlen: 2-3-4 TX + 2-3-4 RX
Strahlkonfiguration in der Endsäule: 2-3-4 TX / 2-3-4 RX
Ausrichtung der Optiken: 180° horizontal, 20° vertikal
IR-Erfassungssystem: OR- AND RANDOM auf der Platine oder fernsteuerbar
Strahlausschaltung: 1. oder 1. und 2. Strahl auf der Platine oder fernsteuerbar
Unterkriechschutzfunktion: ON Board konfigurierbar
Einstellung der IR-Ansprechzeit: 50-500ms mit Trimmer
Stromversorgung der Schaltung: 230 Vac mit integriertem Netzteil
Stromaufnahme der Schaltung: 135mA - 150 mA je nach Anzahl der Strahlen
Stromversorgung der Heizelemente: 12Vdc, intern versorgt
Stromaufnahme der Heizelemente: 25W - 50W je nach Anzahl der Strahlen
Batteriefach: wiederaufladbarer 14,4V-Lithium-Akku mit 2Ah im Lieferumfang
Betriebstemperatur: -25°C / + 70°C
IR-Alarmausgang: Relais mit potenzialfreien Nc-Kontakten (an der RX-Säule)
Sabotageschutzausgang: Säulenöffnungssabotagekontakt
Nebelausblendungsausgang: dedizierter OC-Ausgang: NA gegen GND
IR-Abdecküberwachungsausgang: dedizierter OC-Ausgang: NA gegen GND
RS-485-Ausgang (nur bei kabelgebundener Synchronisierung): lokale und Fernsteuerung mit dem Adebus-System
Umweltklasse: 4
Material: schwarze, für IR-Strahlung durchlässige Polycarbonat-Abdeckung. Verstärktes eloxiertes Aluminium-Strangpressprofil
Profilabmessungen BxTxH: 60 mm x 60 mm, von 500 bis 4000 mm
24 Monate Garantie
