Beschreibung

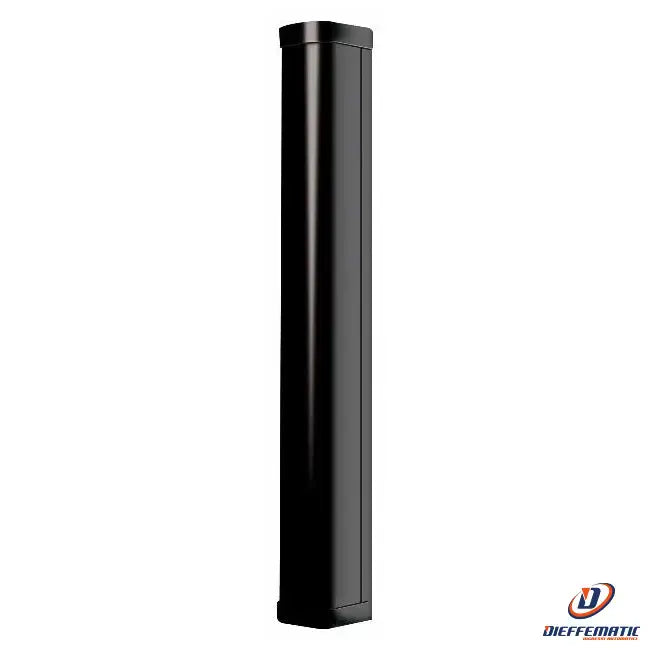

Säule mit 4 Doppeloptiken 2TX + 2RX, H 200 cm. Versorgungsspannung 220V
Mod. PLUS SMA 9420_220V
SKU: PLUS SMA 9420_220V
SANDOR ist eine Produktreihe aktiver Infrarot-Lichtschranken, die vollständig nach Maß gefertigt werden. Sie eignen sich ideal zum Schutz großer Perimeter sowie für Anwendungen mit großen Fassaden und Glasflächen. Alle Modelle der SANDOR-Reihe sind mit SMA-Technologie ausgestattet, die alle Vorteile für die Ausrichtung der Optiken bietet, sowohl während der Installation als auch bei späteren Eingriffen. Außerdem verfügen die Optiken im Inneren der Lichtschranken über eine spezielle schwenkbare Halterung, mit der sich die Einheiten ausrichten und in jeder Einbaulage optimal justieren lassen.
Die Lichtschranke eignet sich zum Schutz langer Perimeter und zeichnet sich durch kompakte Abmessungen und ein dezentes Design aus. Das Gehäuse besteht aus korrosionsbeständig eloxiertem Aluminium mit einer Abdeckung aus Polycarbonat. Die Elektronik und Optiken im Inneren sind mit PARVIS MES SMA und MANA IR SMA kompatibel und können mit diesen Modellen zu einem gemischten Schutzsystem kombiniert werden. Die Reichweite beträgt 1 bis 100 m. Die Lichtschranke eignet sich für Perimeter jeder Art, da die innenliegenden Empfangs- und Sendeoptiken unterschiedlich ausgerichtet werden können (bis zu 180°), was die Installation vereinfacht. SANDOR PLUS SMA kann über den RS485-Bus angeschlossen und mit dem ADEBUS-System gesteuert werden. Die 220V-Version enthält ein 230-VAC-Netzteil und einen Pufferakku und ermöglicht so eine Optimierung der Planungs- und Installationszeiten.
Außenreichweite: 1-100 m
Innenreichweite: 1-200 m
Doppelstrahloptik: mit 35-mm-Linsen in AND-Schaltung
Synchronisierung: drahtgebunden - optisch
Fotoelemente: gepulste Strahlen mit einer Wellenlänge von 950 nm
Ausrichtungssystem: optisch-akustische SMA-Technologie
Strahlanordnung: parallel oder gekreuzt
Konfiguration Doppelstrahlen: 2-3-4 TX + 2-3-4 RX
Strahlkonfiguration in Endsäule: 2-3-4 TX / 2-3-4 RX
Optikeinstellung: 180° horizontal, 20° vertikal
IR-Erkennungssystem: OR- AND RANDOM auf der Platine oder fernsteuerbar
Strahlausschaltung: 1. oder 1. und 2. Strahl auf der Platine oder fernsteuerbar
Unterkriechschutzfunktion: ON Board konfigurierbar
Einstellung der IR-Ansprechzeit: 50-500 ms über Trimmer
Versorgung der Schaltung: 230 Vac mit integriertem Netzteil
Stromaufnahme der Schaltung: 135mA - 150 mA je nach Anzahl der Strahlen
Heizungsversorgung: 12Vdc, interne Versorgung
Leistungsaufnahme der Heizung: 25W - 50W je nach Anzahl der Strahlen
Batteriefach: mitgelieferter wiederaufladbarer 14,4V-Lithium-Akku, 2Ah
Betriebstemperatur: -25°C / + 70°C
IR-Alarmausgang: Relais mit potentialfreien Nc-Kontakten (an der RX-Säule)
Sabotageausgang: Säulenöffnungskontakt
Nebel-Desqualifikationsausgang: dedizierter OC: NA gegen GND
IR-Abdecküberwachungsausgang: dedizierter OC: NA gegen GND
RS-485-Ausgang (nur bei drahtgebundener Synchronisierung): lokale und Fernsteuerung mit dem Adebus-System
Umweltklasse: 4
Material: schwarze, für IR durchlässige Polycarbonatabdeckung. Verstärktes, eloxiertes Aluminium-Strangpressprofil
Profilabmessungen LxPxH: 60 mm x 60 mm, von 500 bis 4000 mm
24 Monate Garantie
