Kombikabel für Videoüberwachung MICROCOAX-C HD + STROMVERSORGUNG LSZH
Mod. COHF29HD0250BIM01
SKU: CH-M25A /M100
Smart-Code: CH-M25A /M100
Interner Code: COHF29HD0250BIM01
Zusammensetzung: MICROCOAX-C HD+2X0,50 LSZH
Verpackung: Ring 100 m
Durchmesser mm: 6.40mm
Gewicht kg/km: 50.00
Min. Biegeradius: 10xAußendurchm.
Aufbau des Koaxialkabels
Leiter: Massivkupfer, rot, 0.40 ±0.02 mm
Dielektrikum: PEE/PH 1.80 ±0.10mm
Schirm: Al/PET
Zweiter Schirm: Aluminiumgeflecht 80%
Mantel: Weißes LSZH, Durchm. 3.10 ±0.20mm
Elektrische Eigenschaften des Koaxialkabels
Impedanz: <75.0 ±3Ω
Kapazität: <52.0 ±2.0pF/m
Schirmungsmaß: 5-30 MHz =<5 mΩ/m
Mindestbiegeradius: 10 x Außendurchmesser
Signal: ANALOG 170 m bei 270 Mb/s | HDTV: 42 m bei 1,5G
Aufbau der Stromversorgung
Leiter: Kupfer, rot, Klasse 5
Isolierung: LSZH
Außenmantel
Typ: Weißes LSZH
Kennzeichnung: ECS-MICROCOAX-C HD 75OHM+2x sez.mm² LSZH CEI UNEL 36762 C-4 Uo=(400V) WW/YY 001m Eca

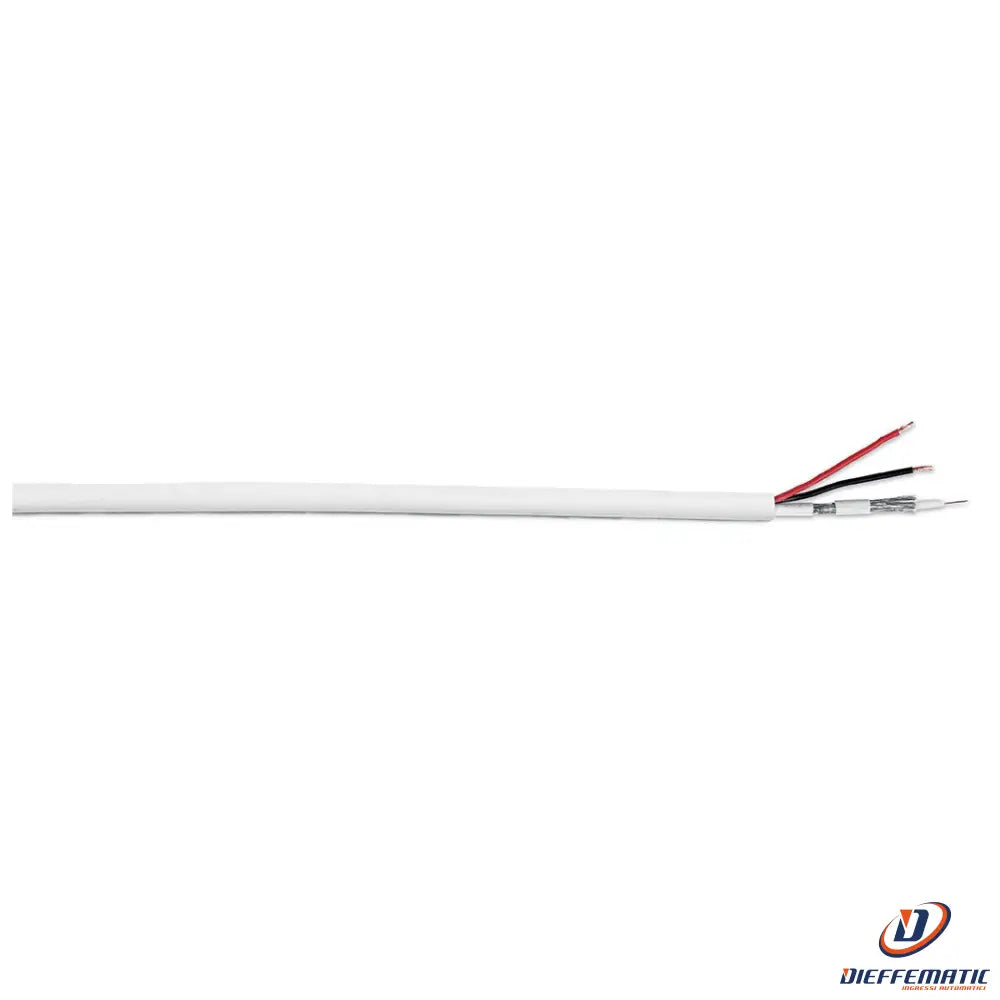

Hinweis: Das Bild dient nur zur Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
Leistungserklärung (DoP) CPR
24 Monate Garantie
