KABEL SM-29H-BL MICRO-COAX HD LSZH
Mod. SMHF75D29HSABLM01
SKU: SM-29H-BL /M100
Smart-Code: SM-29H-BL /M100
Interner Code: SMHF75D29HSABLM01
Verpackung: Ring 100 m
Durchmesser mm: 3.10 ±0.20
Gewicht kg/km: 12.00
Aufbau
Leiter: Massives rotes Kupfer 0.40 ±0.02 mm
Dielektrikum: PEE/PH 1.80 ±0.10mm
Abschirmung: Al/PET
Zweite Abschirmung: Verzinnter Kupfergeflecht
Außenmantel: Blaues LSZH, Durchm. 3.10 ±0.20mm
Aufdruck: ECS - MICROCOAX 75 Ohm HD O.D.2,90mm CEI UNEL 36762 C-4 (Uo=400V) CE Nr./Jahr 001m Eca
Elektrische Eigenschaften
Impedanz: <75.0 ±3Ω
Kapazität: <52.0 ±2.0pF/m
Abschirmwirkung: 5-30 MHz =<5 mΩ/m
Mindestbiegeradius: 10 x Außendurchmesser
Signal: ANALOG: 400m | HD-SDI: 70m

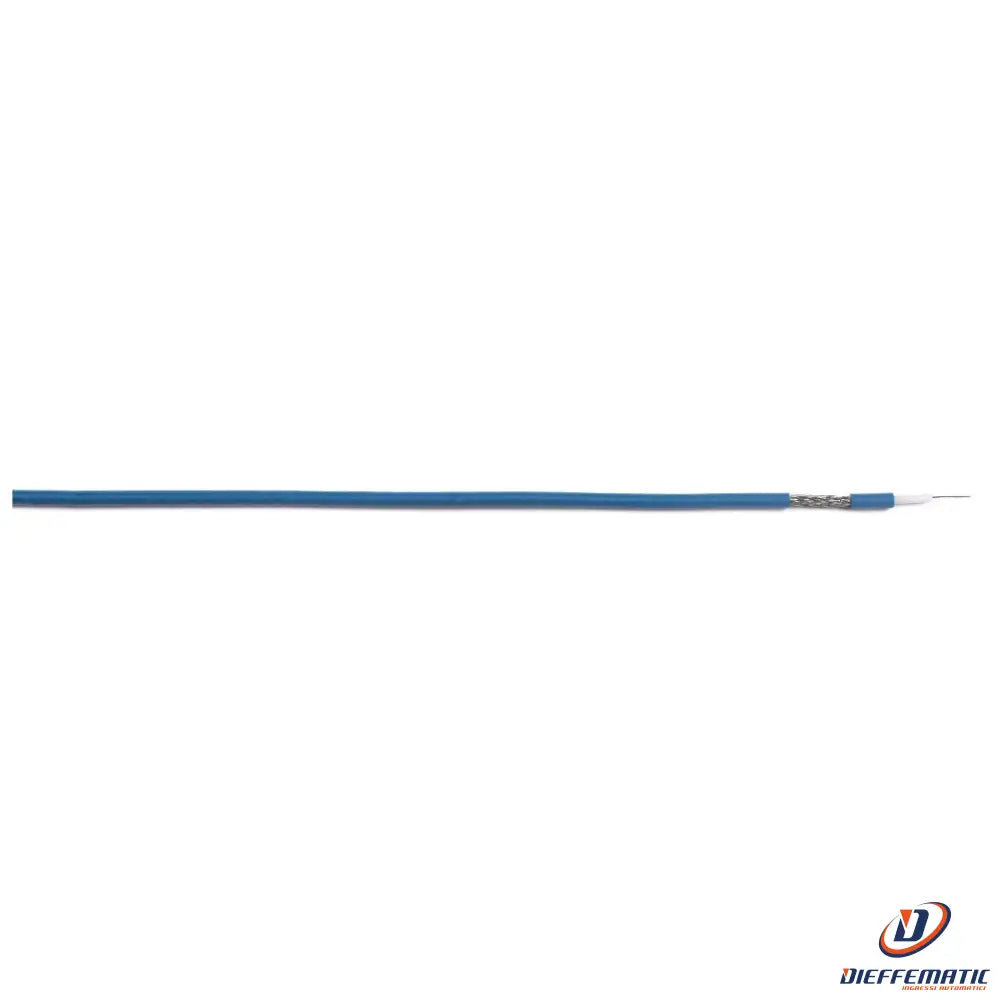

Hinweis: Das Bild dient ausschließlich der Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
Leistungserklärung (DoP) CPR
24 Monate Garantie
