KABEL SM-29C MICRO-COAX-C HD LSZH
Mod. SMHF75D29HTABIM01
SKU: SM-29C /M100
Smart-Code: SM-29C /M100
Interner Code: SMHF75D29HTABIM01
Verpackung: Ring 100 m
Durchmesser mm: 3.10 ±0.20
Gewicht kg/km: 12.00
Aufbau
Leiter: Massivkupfer rot 0.40 ±0.02 mm
Dielektrikum: PEE/PH 1.80 ±0.10mm
Schirm: Al/PET
Zweiter Schirm: Aluminiumgeflecht 80%
Außenmantel: Weißes LSZH, Durchmesser 3.10 ±0.20mm
Kennzeichnung: ECS - MICROCOAX-C 75 Ohm HD O.D.2,90mm CEI UNEL 36762 C-4 (Uo=400V) CE N.Ord/Jahr 001m Eca
Elektrische Eigenschaften
Impedanz: <75.0 ±3Ω
Kapazität: <52.0 ±2.0pF/m
Schirmungsmaß: 5-30 MHz =<5 mΩ/m
Mindestbiegeradius: 10 x Außendurchmesser
Signal: ANALOG 170 m bei 270 Mb/s | HDTV: 42 m bei 1,5 Gb/s

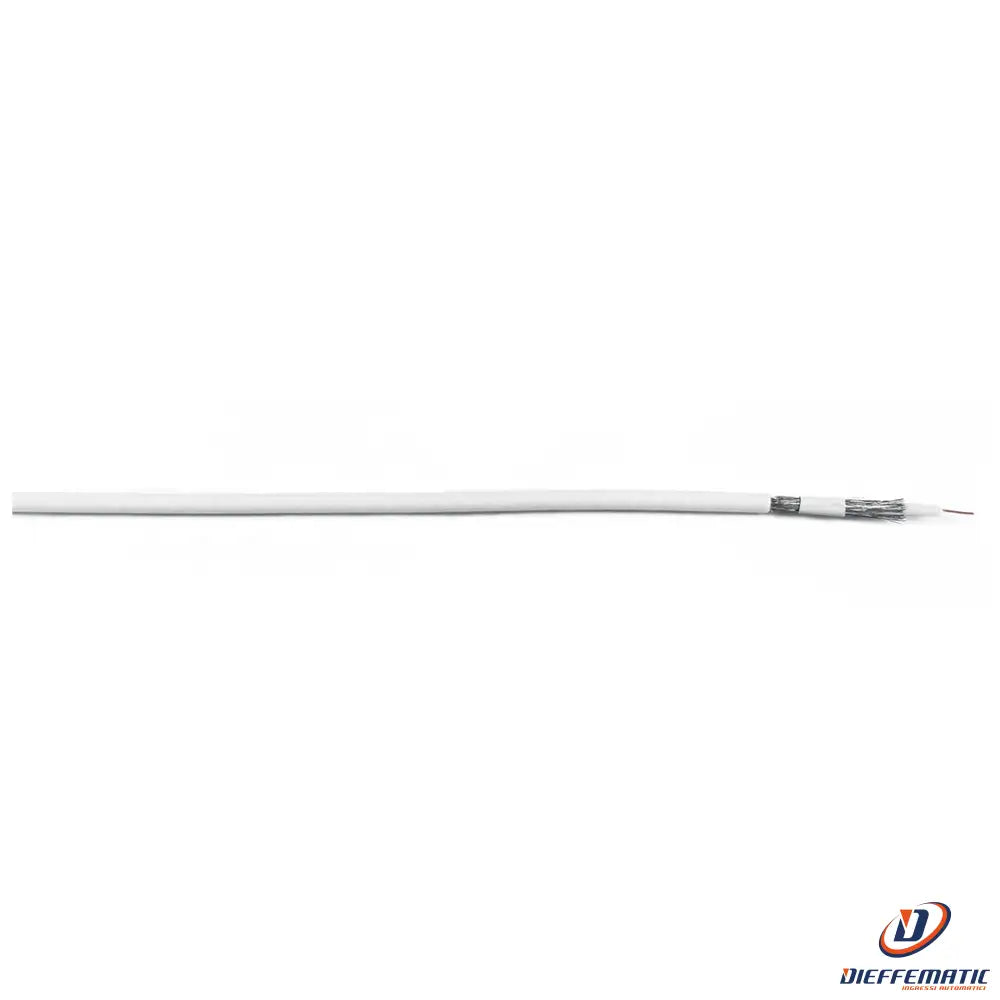

Hinweis: Das Bild dient nur der Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
Leistungserklärung (DoP) CPR
