KABEL SC-53H COAX HD 75Ω LSZH
Mod. STHF75D53HSABLB10
SKU: SC-53H /B1000
Smart-Code: SC-53H /B1000
Interner Code: STHF75D53HSABLB10
Verpackung: Spule 1000m
Durchmesser mm.: 5.30±0.10
Gewicht Kg/Km: 30.00
Aufbau
Leiter: Massives rotes Cu 0,80mm
Dielektrikum: FOAMED PE 3.65 ±0.10mm
Schirm: Al/PET+Al selbstklebend
Zweiter Schirm: Geflecht aus verzinntem Cu 50%
Mantel: LSZH Blau RAL5015 Durchm. 5.30±0.10mm
Kennzeichnung: ECS-COAX 75OHM HD LSZH CEI UNEL 36762 C-4 Uo=(400V) WW/YY 001m - Eca
Elektrische Eigenschaften
Leiterwiderstand: <35 Ω/km bei 20°C
Schirmwiderstand: <29 Ω/km bei 20°C
Impedanz: <75 ± 3Ω
Kapazität: <53.0 ±3pF/m
Ausbreitungsgeschwindigkeit: 84%
Kumulative Rückflussdämpfung: 30-470 MHz>33 |

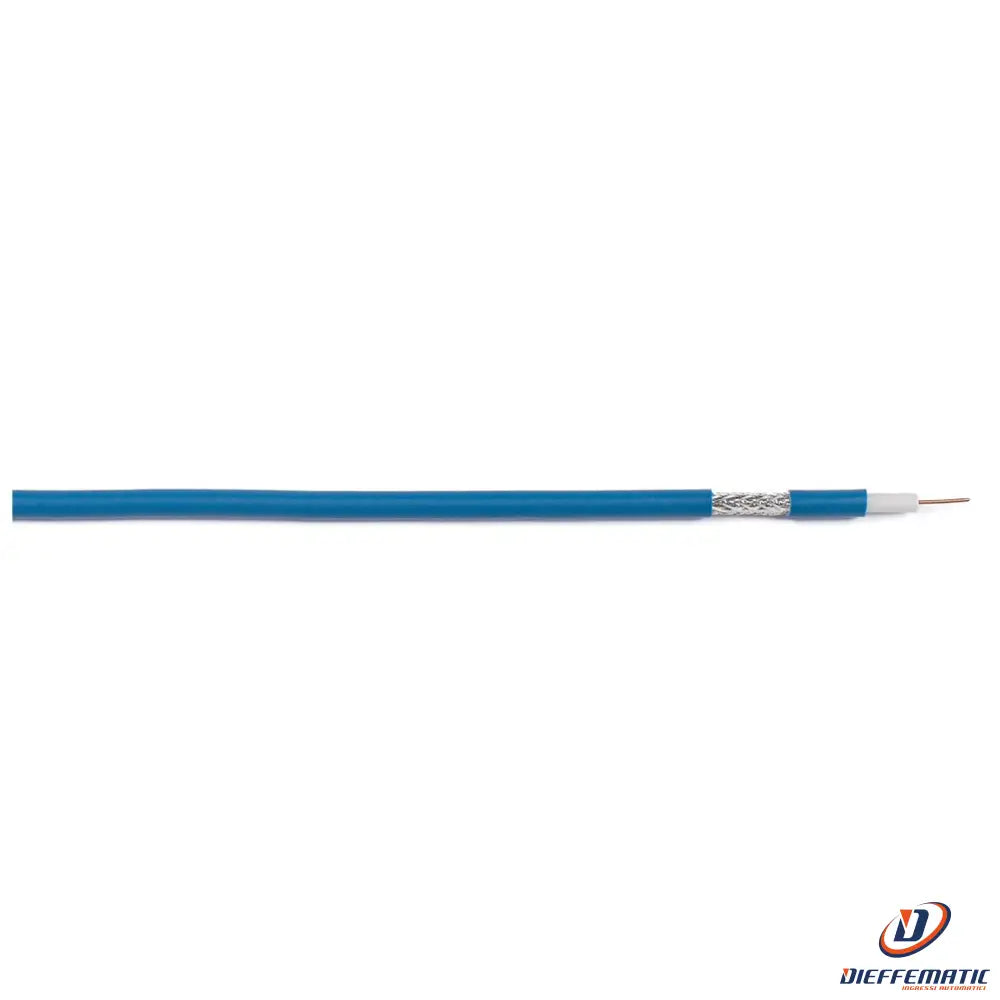

Hinweis: Das Bild dient ausschließlich der Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
Leistungserklärung (DoP) CPR
24 Monate Garantie
