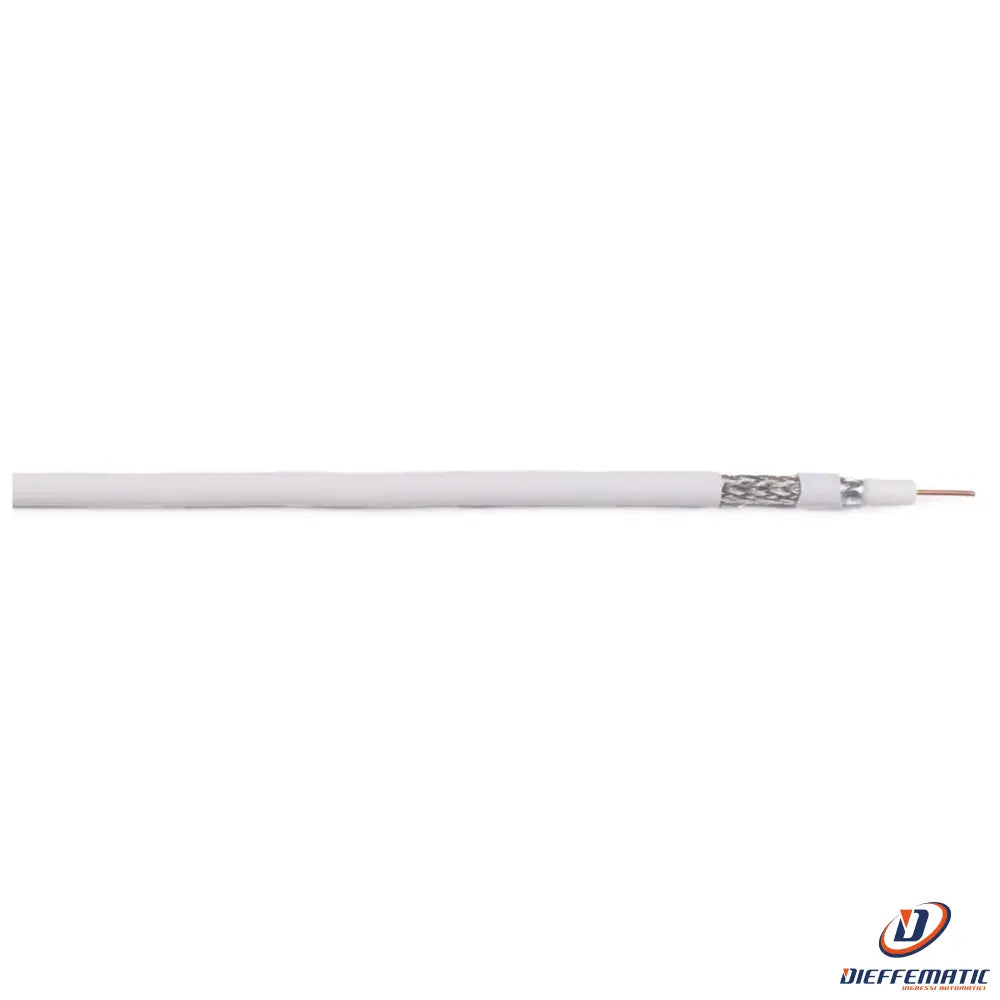

KOAXIALKABEL SC-500 AF TV 75Ω d.5,00mm
Mod. STPV75D50XSABIB02
SKU: SC-500 /B200
Smart-Code: SC-500 /B200
Interner Code: STPV75D50XSABIB02
Verpackung: 200-m-Rolle
Durchmesser mm.: 5.0 +/- 0.2
Gewicht Kg/Km: 32.00
Aufbau
Leiter: Massiver roter Cu 0.80 +/- 0.02mm
Dielektrikum: PEE 3.5 +/- 0.1mm
Schirm: Al/PET/Al
Zweiter Schirm: Verzinnter Cu-Geflechtschirm >90%
Mantel: Weißes PVC 5.0 +/- 0.2mm
Kennzeichnung: ECS - SC 500AF - DIGISAT 75 Ω - Ø 5,00 CLASS A+ EN 50117-9-2 CEI UNEL 36762 C-4 (Uo=400V) ) CE - metrisch - WW/YY - N. ORD - Eca
Elektrische Eigenschaften
Impedanz: 75.0 +/-3.0 Ω
Kapazität: 52.0 +/-2.0pF/m
Kumulative Rückflussdämpfung: 5-470 MHz >28 | 1000-2000 MHz ≥20
Ausbreitungsgeschwindigkeit: 85%
Hinweise
KLASSE A+
Hinweis: Die Abbildung dient lediglich der Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
Leistungserklärung (DoP) CPR
24 Monate Garantie
