LWL-Kabel 9/125 OS2 S.M. für Innen- und Außenbereich, dielektrisch bewehrt, B2ca
Mod. FOB2FD12EIM3BLB20
SKU: B-FOM3-12 /B2000
Smart-Code: B-FOM3-12 /B2000
Interner Code: FOB2FD12EIM3BLB20
Anzahl der Fasern: 12
Mantelfarbe: Wasserblau
Verpackung: 2000-m-Trommel
Durchmesser mm.: 5,8mm
Gewicht Kg/Km: 33.00
Mindestbiegeradius: 10xAußendurchmesser
Faserparameter
Typ: 10G-150
Kerndurchmesser: 50,0±2,5µm
Mantelglasdurchmesser: 124,8 ±1.0µm
Nichtkreisförmigkeit des Kerns: ≤5,0%
Nichtkreisförmigkeit des Mantelglases: ≤1,0%
Konzentrizitätsfehler zwischen Kern und Mantelglas: ≤1,0µm
Beschichtungsdurchmesser: 245 ±7µm
Nichtkreisförmigkeit der Beschichtung: ≤6,0%
Konzentrizitätsfehler zwischen Mantelglas und Beschichtung: ≤12µm
OFL-Bandbreite: 850nm ≥700 MHz/km - 1300nm ≥500 MHz/km
Effektive modale Bandbreite: 850nm ≥950 MHz/km - 1300nm ≥500 MHz/km
Dämpfungskoeffizient (max.): 850nm ≤3,50 dB/km - 1300nm ≤1,50 dB/km
Konstruktionsmerkmale
Anzahl der Röhrchen: 1
Rohrdurchmesser: 2,50mm ±0.1mm
Material des Bündeladerrohrs: LSZH
Farbe des Bündeladerrohrs: Weiß
Faser mit farbiger Beschichtung: Abmessung: 250µm±15µm | Farbe: Blau, Orange, Grün, Braun, Grau, Weiß,
Mechanische und umweltbezogene Eigenschaften
Zugkraft: 600N
Langzeitige Druckbelastung: 300N/10cm
Kurzzeitige Druckbelastung: 1000N/10cm
Mindestbiegeradius (statische Verlegung): 10 x Außendurchmesser
Mindestbiegeradius (dynamische Verlegung): 20 x Außendurchmesser
Außenmantel
Typ: LSZH WATER BLUE
Kennzeichnung: ECS - Number FO OM3 50/125 OUTDOOR-INDOOR LSZH B2ca s1a, d0, a1 - ORDER NR. METER MARKING

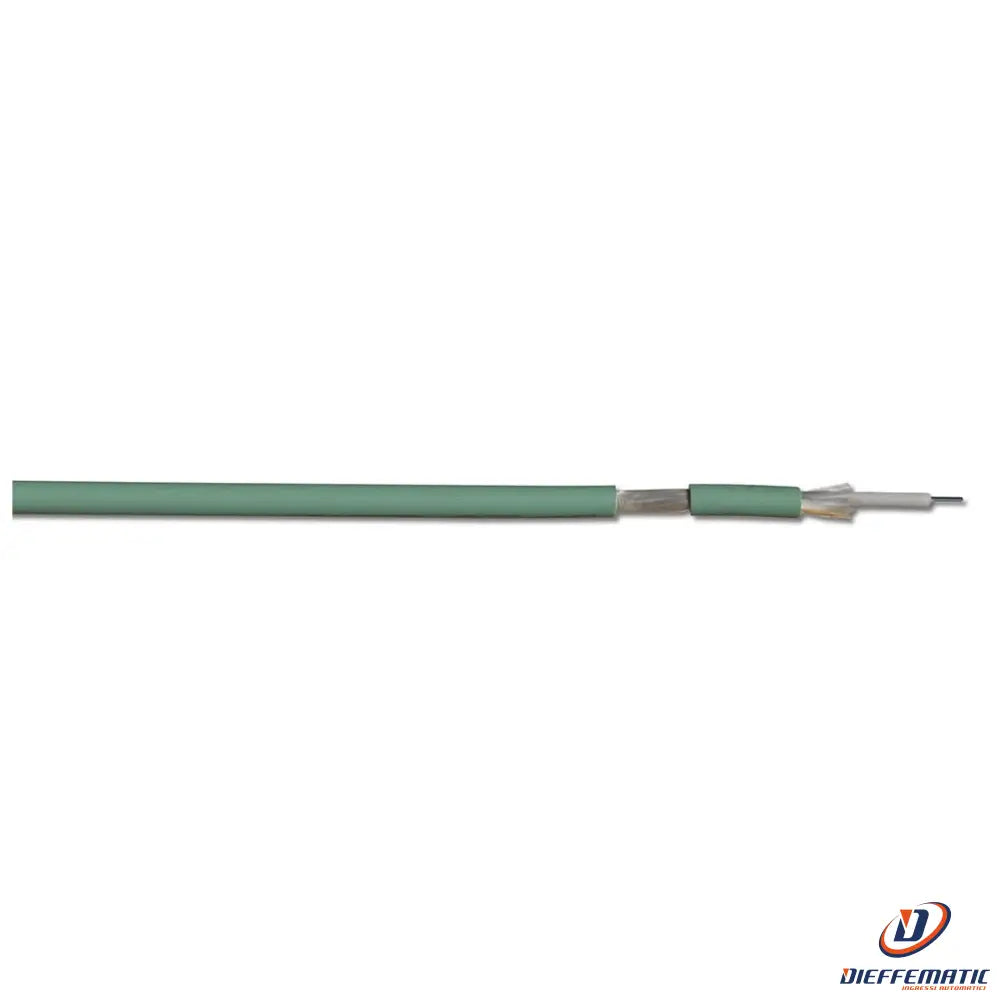

Hinweis: Das Bild dient ausschließlich der Veranschaulichung und ist nicht verbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
