Cavo F.O. 9/125 OS2 Mono-Modale Interno/Esterno LSZH-Armatura Dielettrica
Mod. FOHFFD12EIS2NEB40
SKU: FOS2-12-NE /B4000
Codice smart: FOS2-12-NE /B4000
Codice interno: FOHFFD12EIS2NEB40
Nr. Fibre: 12
Colore Guaina: Nero
Confezione: bobina 4000m
Diametro mm.: 7,4mm
Peso Kg/Km: 32,00
Raggio min. curvatura: 10xExt.Diam.
Parametri Fibra
Tipo: G.657A1
Mode field diameter: 1310nm: 9,0 ±0.4µm / 1550nm: 10,1 ±0.5µm
Cladding diameter: 124,8 ±0.7µm
Cladding non-circularity: ≤0,7%
Core-Cladding concentricity error: ≤ 0,5µm
Coating diameter: 245 ±5µm
Coating non-circularity: ≤6,0%
Cladding-Coating concentricity error: ≤ 12µm
Cable Cutoff Wavelenght: λcc≤ 1260nm
Attenuation coefficient (max.): 1310nm ≤0,40 dB/km - 1550nm ≤0,30 dB/km
Macro-Bending Loss: 1 turn x 10mm radius @1550nm: ≤0,75dB | 1 turn x 10mm radius @1625nm: ≤1,50dB
Caratteristiche costruttive
Numero Tubi: 1
Diametro Tubo: 2,10mm ±0.1mm = FOS2-08 | 3,50mm ±0.2mm = FOS2-12-NE
Loose tube material: PBT
Loose tube color: Natural
Colored Coating Fiber: dimensione: 250µm±15µm | colore: blu,
Prestazioni meccaniche ed ambientali
Long term tension: 300N = FOS2-08 / 720N = FOS2-12-NE
Short term tension: 600N = FOS2-08 / 1440N = FOS2-12-NE
Long term crush: 300N/10cm
Short term crush: 1000N/10cm
Raggio minimo di cur
Guaina esterna
Tipo: LSZH Giallo o Nero
Marcatura: ECS - Number FO OS2 9/125 G657 OUTDOOR-INDOOR LSZH Eca ORDER NR. METER MARKING

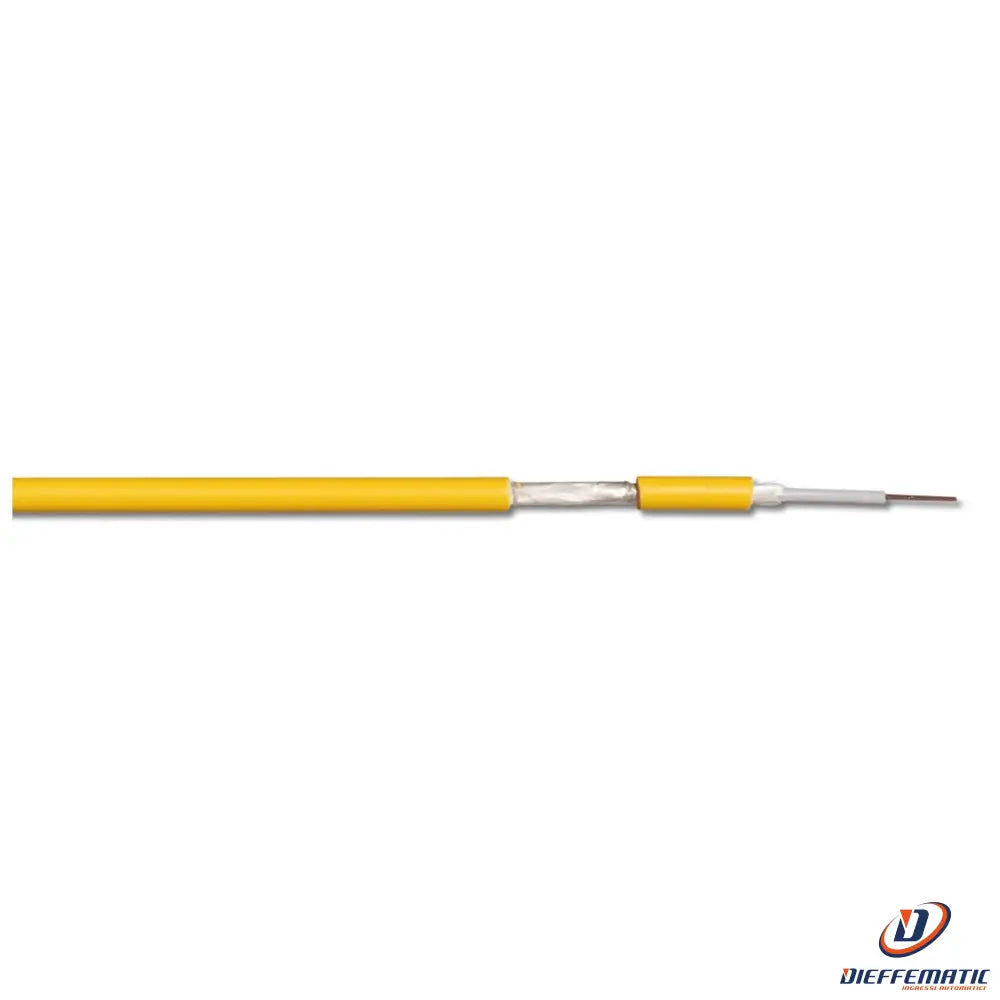

Avvertenza: l'immagine è fornita a scopo puramente illustrativo e non vincolante.
CLICCA SUI LINKS PER LA DOCUMENTAZIONE DEL PRODUTTORE:
Scheda tecnica PDF
Dichiarazione di prestazione (DoP) CPR
Garanzia 24 mesi
