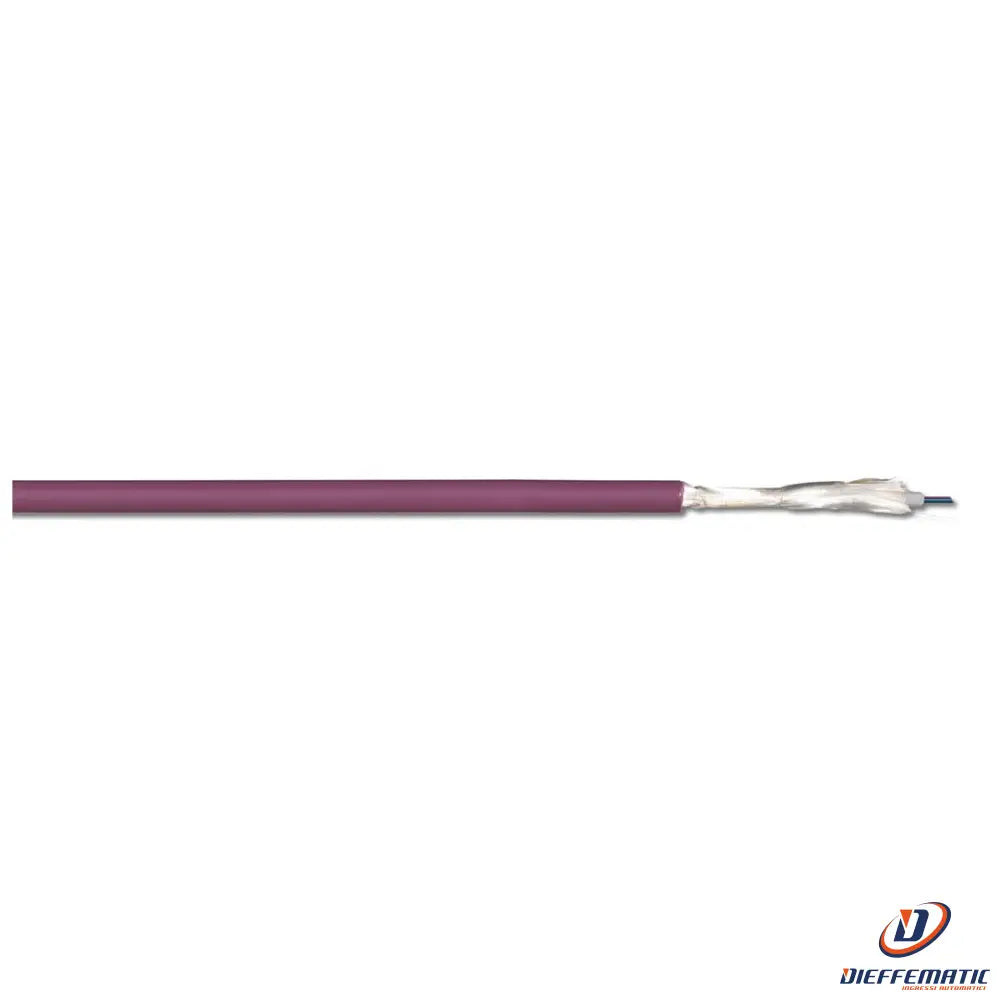

Cavo F.O. 50/125 OM4 Multi-Modale Interno/Esterno LSZH-Armatura Dielettrica
Mod. FOHFFD24EIM4VIB40
SKU: FOM4-24 /B4000
Codice smart: FOM4-24 /B4000
Codice interno: FOHFFD24EIM4VIB40
Nr. Fibre: 24
Colore Guaina: Viola
Confezione: bobina 4000m
Diametro mm.: 7,4mm
Peso Kg/Km: 38.00
Raggio min. curvatura: 10xExt.Diam.
Parametri Fibra
Tipo: 10G-550
Core diameter: 50,0±2,5µm
Cladding diameter: 125,0 ±1.0µm
Core non-circularity: ≤5,0%
Cladding non-circularity: ≤1,0%
Core-Cladding concentricity error: ≤1,5µm
Coating diameter: 242±5µm
Coating non-circularity: ≤6,0%
Cladding-Coating concentricity error: <12µm
OFL Bandwidth: 850nm ≥3500 MHz/km - 1300nm ≥500 MHz/km
Effective Modal Bandwidth: 850nm ≥4700 MHz/km - 1300nm ≥500 MHz/km
Attenuation coefficient (max.): 850nm ≤3,50 dB/km - 1300nm ≤1,50 dB/km
Caratteristiche costruttive
Numero Tubi: 1
Diametro Tubo: 2,10mm ±0.1mm / [ FOM4-24 = 3,50mm ±0.2mm]
Loose tube material: PBT
Loose tube color: Natural
Colored Coating Fiber: dimensione: 250µm±15µm | colore: blu, arancio, v
Prestazioni meccaniche ed ambientali
Long term tension: 300N / [ FOM4-24 = 720N]
Short term tension: 600N / [ FOM4-24 = 1440N]
Long term crush: 300N/10cm
Short term crush: 1000N/10cm
Raggio minimo di curvatura (posa statica
Guaina esterna
Tipo: LSZH VIOLA
Marcatura: ECS - Number FO OM4 50/125 OUTDOOR-INDOOR LSZH Eca ORDER NR. METER MARKING
Avvertenza: l'immagine è fornita a scopo puramente illustrativo e non vincolante.
CLICCA SUI LINKS PER LA DOCUMENTAZIONE DEL PRODUTTORE:
Scheda tecnica PDF
Dichiarazione di prestazione (DoP) CPR
Garanzia 24 mesi
