50/125 OM3-Multimode-Lichtwellenleiterkabel für Innen- und Außenbereich, LSZH, dielektrische Armierung
Mod. FOHFFD12EIM3BLB40
SKU: FOM3-12 /B4000
Smart-Code: FOM3-12 /B4000
Interner Code: FOHFFD12EIM3BLB40
Anzahl der Fasern: 12
Mantelfarbe: Wasserblau
Verpackung: Trommel mit 4000m
Durchmesser mm: 5,5mm
Gewicht kg/km: 33.00
Mindestbiegeradius: 10xAußendurchmesser
Faserparameter
Typ: 10G-150
Kerndurchmesser: 50,0±2,5µm
Mantelglasdurchmesser: 124,8 ±1.0µm
Unrundheit des Kerns: ≤5,0%
Unrundheit des Mantelglases: ≤1,0%
Konzentrizitätsfehler zwischen Kern und Mantelglas: ≤1,0µm
Beschichtungsdurchmesser: 245 ±7µm
Unrundheit der Beschichtung: ≤6,0%
Konzentrizitätsfehler zwischen Mantelglas und Beschichtung: ≤12µm
OFL-Bandbreite: 850nm ≥700 MHz/km - 1300nm ≥500 MHz/km
Effektive modale Bandbreite: 850nm ≥950 MHz/km - 1300nm ≥500 MHz/km
Dämpfungskoeffizient (max.): 850nm ≤3,00 dB/km - 1300nm ≤1,00 dB/km
Konstruktionsmerkmale
Anzahl der Röhrchen: 1
Röhrchendurchmesser: 2,10mm ±0.1mm
Material des Bündelader-Röhrchens: PBT
Farbe des Bündelader-Röhrchens: natur
Färbung der Faserbeschichtung: Durchmesser: 250µm±15µm | Farbe: blau, orange, grün, braun, grau, weiß
Mechanische und Umgebungsbedingungen
Langzeitige Zugbelastbarkeit: 300N
Kurzzeitige Zugbelastbarkeit: 600N
Langzeitige Druckbelastbarkeit: 300N/10cm
Kurzzeitige Druckbelastbarkeit: 1000N/10cm
Mindestbiegeradius (statische Verlegung): 10 x Außendurchmesser
Mindestbiegeradius
Außenmantel
Typ: LSZH WATER BLUE
Kennzeichnung: ECS - Number FO OM3 50/125 OUTDOOR-INDOOR LSZH Eca ORDER NR. METER MARKING

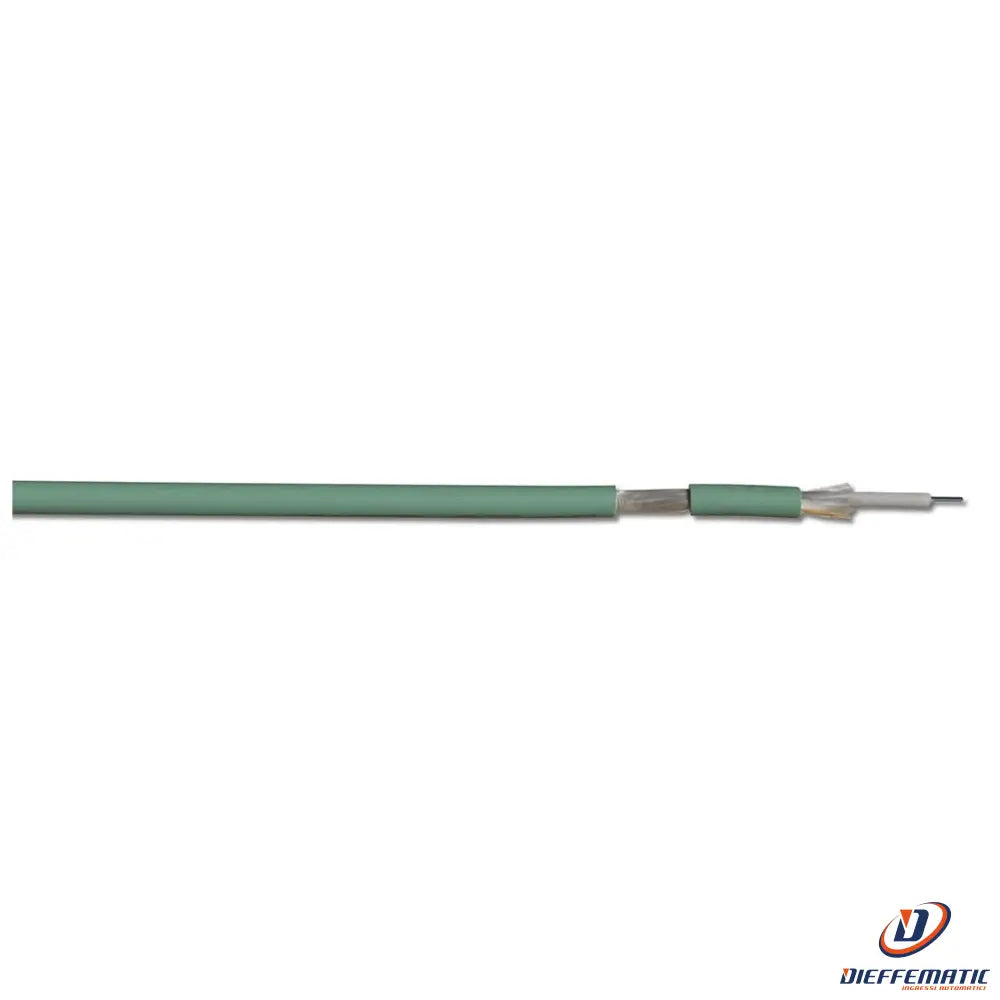

Hinweis: Die Abbildung dient ausschließlich der Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
Leistungserklärung (DoP) CPR
