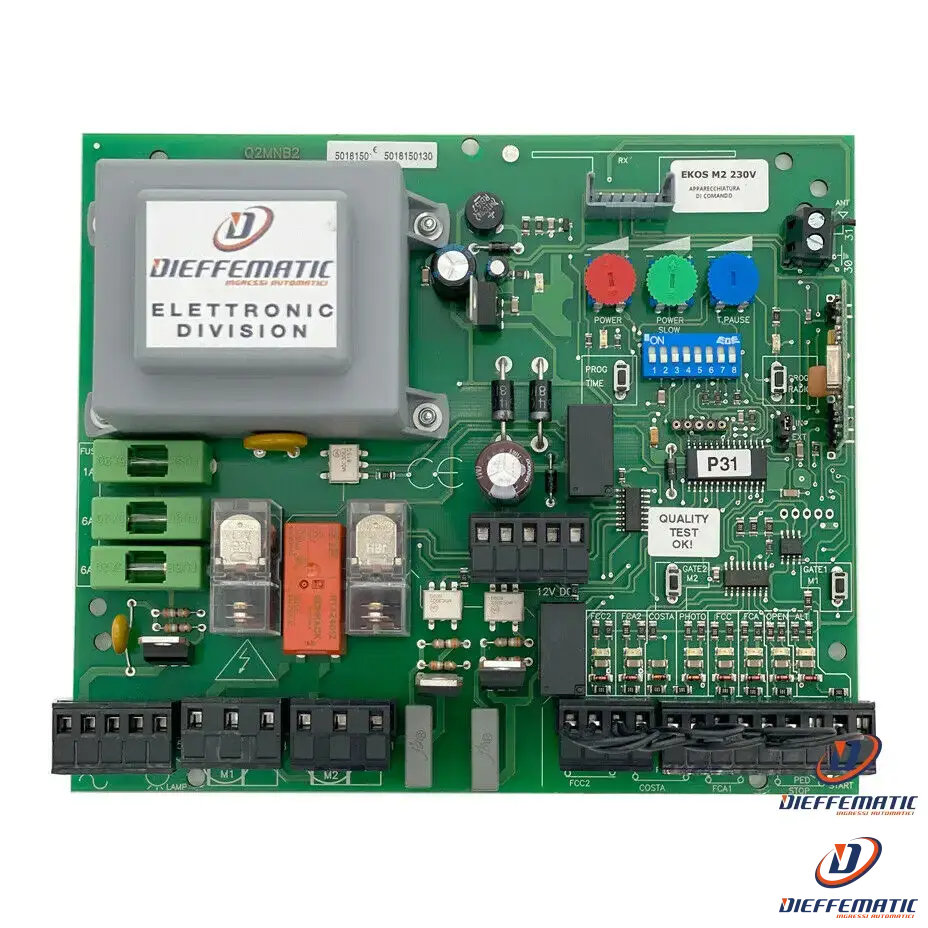

Steuerung für Drehtore 230 V
Empfänger 433,92 MHz

Mod. EKOS-M2 230v

UNIVERSAL
für elektromechanische und hydraulische Antriebe
Professionell

1. ALLGEMEINE INFORMATIONEN

Die selbstlernende Universalsteuerung wurde für die Automatisierung eines Zugangs mit 1 oder 2 Motoren mit 230 VAC entwickelt. Sie verfügt über ein innovatives Selbstlernverfahren für eine schnelle Installation sowie über vier Trimmer zur Feineinstellung der wichtigsten Parameter: Kraft, Pausenzeit, Empfindlichkeit der Hinderniserkennung und Schließverzögerung zwischen den beiden Motoren.

Verfügbar sind:

- eine schnelle Selbstlernprogrammierung, bei der die Steuerung die Lernfahrt der Fahrzeiten automatisch ausführt und den Beginn der Verlangsamung sowohl beim Öffnen als auch beim Schließen auf 90 % des Fahrwegs festlegt.

- eine professionelle Programmierung, bei der der Installateur den Beginn der Verlangsamung der Torflügel, die Aktivierung der Teilöffnung per Funk sowie die Funktionsweise der Sicherheitseinrichtungen festlegen kann.

FÜR DIE BEDIENUNGSANLEITUNG AUF DEN LINK KLICKEN:

BEDIENUNGSANLEITUNG DES HERSTELLERS

2. HAUPTMERKMALE

• Steuerung und Kontrolle automatisierter Zugänge mit 1 oder 2 Motoren mit 230 VAC (max. 1/2 Hp)

• Vereinfachtes und professionelles Selbstlernverfahren zur Erfassung der Fahr- und Verlangsamungszeiten sowie der vorhandenen Sicherheitseinrichtungen.

• Motorkraft über Trimmer von 50-100 % einstellbar.

• Individuell einstellbare Teilöffnung (Fußgängerfunktion)

• Haltezeit über Trimmer von 0 bis 60 Sekunden einstellbar.

• Ansprechzeit der Hinderniserkennung über Trimmer zwischen 0,1 und 3,0 Sekunden einstellbar.

• Schließverzögerung der Motoren über Trimmer zwischen 3 und 30 Sekunden einstellbar

• Ansteuerung eines Elektroschlosses 12 V 15 W

• Anschluss für eine Beleuchtung

• Integrierter 433-MHz-Empfänger

• 254 speicherbare Funkcodes

• Neuprogrammierbarer Flash-Mikroprozessor

• Entspricht den einschlägigen europäischen Richtlinien: R&TTE 99/05/CE

• Unterstützt Funksteuerungen mit einfachem Festcode oder Rolling Code. Die Kompatibilität mit anderen Marken muss überprüft werden.

ACHTUNG: Kompatibilitätsübersicht für Funksteuerungen

Der in die Steuerung integrierte Empfänger ist nicht universell, sondern unterstützt bestimmte Codierungen auf 433,92 MHz. Nachfolgend finden Sie die genaue Liste der kompatiblen Modelle:

1. Kompatible ROLLING-CODE-Funksteuerungen

Die Steuerung unterstützt die hochsichere Rolling-Code-Codierung der folgenden Marken und Modelle:

Dieffematic: Modelle Equo Plus, Equo X, E010, Equo Slim, Tx-e

BFT: Modelle Mitto und Cool

2. Funksteuerungen mit FESTCODE und universelle Steuerungen

Bei Verwendung von Funksteuerungen mit Festcode ist die Kompatibilität für folgende Modelle gewährleistet:

Modelle Aster 21/a und Aster 31/1

Hinweis zu universellen Funksteuerungen: Die Modelle Aster 21/a und Aster 31/1 können als „Master“ zum Koppeln handelsüblicher universeller Funksteuerungen verwendet werden. Klonen Sie einfach den Code direkt von einer Funksteuerung auf die andere, damit diese sofort mit der Steuerung funktionieren.

3. TECHNISCHE DATEN

Versorgungsspannung der Steuerung: 230 VAC

Motorausgang: 2 x 1/2Hp

Motorstrom: max. 8 Ampere

Versorgung der Zubehörteile: 24 VDC - 750 mA

Betriebstemperatur: -20°C / + 55 °C

Programmierparameter: im EE-PROM gespeichert

Funktionssteuerung: Mikroprozessor mit Watchdog

24 Monate Garantie
