Beschreibung
Komplettset 230 V AC CUBIC für Drehflügeltore bis 4 + 4 m mit Steuerung LCA70G
SKU: DITCB230GL
CUBIC - Komplettset mit 2 Unterflurantrieben 230 V AC für Drehflügeltore bis 4+4 m (Fundamentkästen, Hebel und Entriegelungen nicht enthalten) mit Steuerung LCA70G
TECHNISCHE DATEN CUBIC6
Elektromechanischer Antrieb: irreversibel, für Flügel bis 4 m
Wegsteuerung: Magnetischer Endschalter (optional)
Max. Traglast: 800 kg x 2 m / 350 kg x 4 m
Betriebsklasse: häufig
Betriebsintervall: S2 = 15 min / S3 = 25%
Versorgungsspannung: 230 V AC - 50 Hz
Stromaufnahme: 1,5 A
Drehmoment: 340 Nm
Öffnungszeit: 18 s/90°
Max. Öffnungswinkel des Antriebs: 110° oder 180°
Entriegelung für manuelle Öffnung: mit Schlüssel
Betriebstemperatur: -20°C ÷ +55°C (-35°C ÷ +55°C bei aktiviertem NIO)
Schutzart: IP 67
Gewicht (kg): 11,03
Steuerung: LCA70G

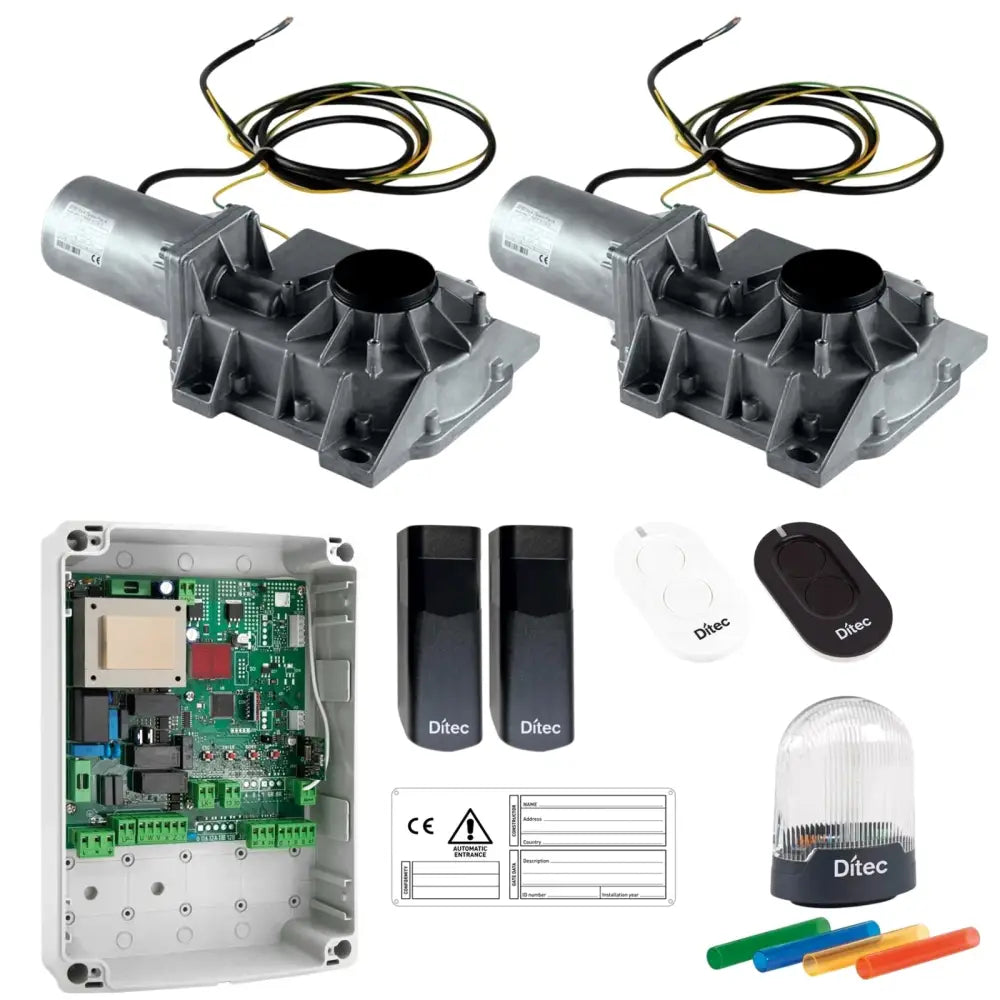

SET-INHALT
2x CUBIC6: Antrieb 230 V AC mit integriertem mechanischem Endschalter
1x LCA70G: Steuerung mit Zweifrequenz-Funkempfänger RCB50E 433/868 MHz
1x LIN2: Lichtschrankenpaar
1x ZEN2: 2-Kanal-Fernbedienung mit Rolling Code, 433 MHz
1x ZEN2W: weiße 2-Kanal-Fernbedienung mit Rolling Code, 433 MHz
1x FL24: Blinklampe mit Antenne und 5 m Koaxialkabel
1x E409B: Warnschild
STRICHCODE: 06872
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
TECHNISCHE ANLEITUNG DER AUTOMATION
TECHNISCHE ANLEITUNG DER ELEKTRONISCHEN STEUERUNG
24 Monate Garantie
