Lichtwellenleiterkabel 9/125 OS2 S.M. für Innen-/Außenbereich, dielektrische Armierung, B2ca
Mod. FOB2FD24EIS2GIB20
SKU: B-FOS2-24 /B2000
Smart-Code: B-FOS2-24 /B2000
Interne Artikelnummer: FOB2FD24EIS2NEB20
Anzahl der Fasern: 24
Mantelfarbe: Gelb
Verpackung: Spule 2000m
Durchmesser mm: 5,8mm
Gewicht Kg/Km: 32,00
Min. Biegeradius: 10xAußendurchmesser
Faserparameter
Typ: G.657A1
Modenfelddurchmesser: 1310nm: 9,0 ±0.4µm / 1550nm: 10,1 ±0.5µm
Manteldurchmesser: 124,8 ±0.7µm
Unrundheit des Mantels: ≤0,7%
Konzentrizitätsfehler zwischen Kern und Mantel: ≤ 0,5µm
Beschichtungsdurchmesser: 245 ±5µm
Unrundheit der Beschichtung: ≤6,0%
Konzentrizitätsfehler zwischen Mantel und Beschichtung: ≤ 12µm
Kabel-Abschneidewellenlänge: λcc≤ 1260nm
Dämpfungskoeffizient (max.): 1310nm ≤0,40 dB/km - 1550nm ≤0,30 dB/km
Makrobiegungsverlust: 1 Biegung mit 10mm Radius bei 1550nm: ≤0,75dB | 1 Biegung mit 10mm Radius bei 1625nm: ≤1,50dB
Konstruktionsmerkmale
Anzahl der Bündeladerrohre: 1
Rohrdurchmesser: 2,50mm ±0.1mm
Material des Bündeladerrohrs: LSZH
Farbe des Bündeladerrohrs: Weiß
Farbige Faserbeschichtung: Größe: 250µm±15µm | Farbe: blau, orange, grün, braun, grau, weiß,
Mechanische und Umwelteigenschaften
Zugkraft: 600N
Langzeitige Druckbelastbarkeit: 300N/10cm
Kurzzeitige Druckbelastbarkeit: 1000N/10cm
Minimaler Biegeradius (statische Verlegung): 10 x Außendurchmesser
Minimaler Biegeradius (dynamische Verlegung): 20 x Außendurchmesser
Außenmantel
Typ: LSZH Gelb
Kennzeichnung: ECS - Number FO OS2 9/125 G657 OUTDOOR-INDOOR LSZH B2ca s1a, d0, a1 ORDER NR. METER MARKING

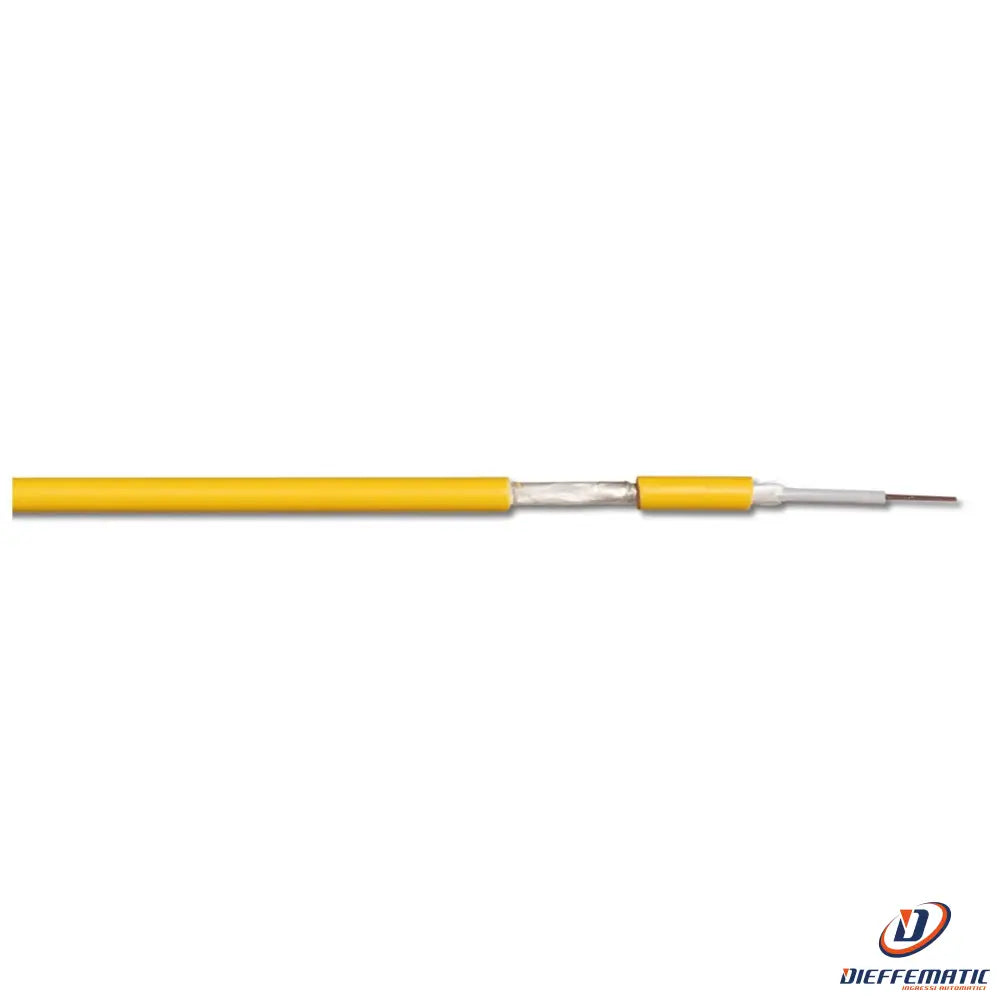

Hinweis: Das Bild dient lediglich der Veranschaulichung und ist unverbindlich.
KLICKEN SIE AUF DIE LINKS ZUR HERSTELLERDOKUMENTATION:
Technisches Datenblatt PDF
24 Monate Garantie
