Descrição
Kit completo 24 Vcc CUBIC para portões de batente 4 + 4 m com quadro LCU40HG
SKU: DITCB24GL
CUBIC - Kit completo com 2 motores enterrados de 24 Vcc para portões de batente até 4+4 m (caixas de fundação, braços e desbloqueios não incluídos) com quadro LCU40HG
CARACTERÍSTICAS TÉCNICAS CUBIC6H
Atuador eletromecânico: irreversível, para folha até 4 m
Gestão do curso: fim de curso magnético (opcional)
Capacidade máxima: 800 kg x 2 m / 350 kg x 4 m
Classe de serviço: intensivo
Intermitência: S2 = 30 min / S3 = 50%
Alimentação: 24 Vcc
Consumo: 12 A
Binário: 340 Nm
Tempo de abertura: 12÷45 s/90° com CUBIC6L / 15÷55 s/90° com CUBIC6LG
Abertura máxima do atuador: 110° ou 180°
Desbloqueio para abertura manual: com chave
Temperatura de funcionamento: -20°C ÷ +55°C (-35°C ÷ +55°C com NIO ativado)
Grau de proteção: IP 67
Peso (kg): 12,88
Quadro de comando: LCU40HG

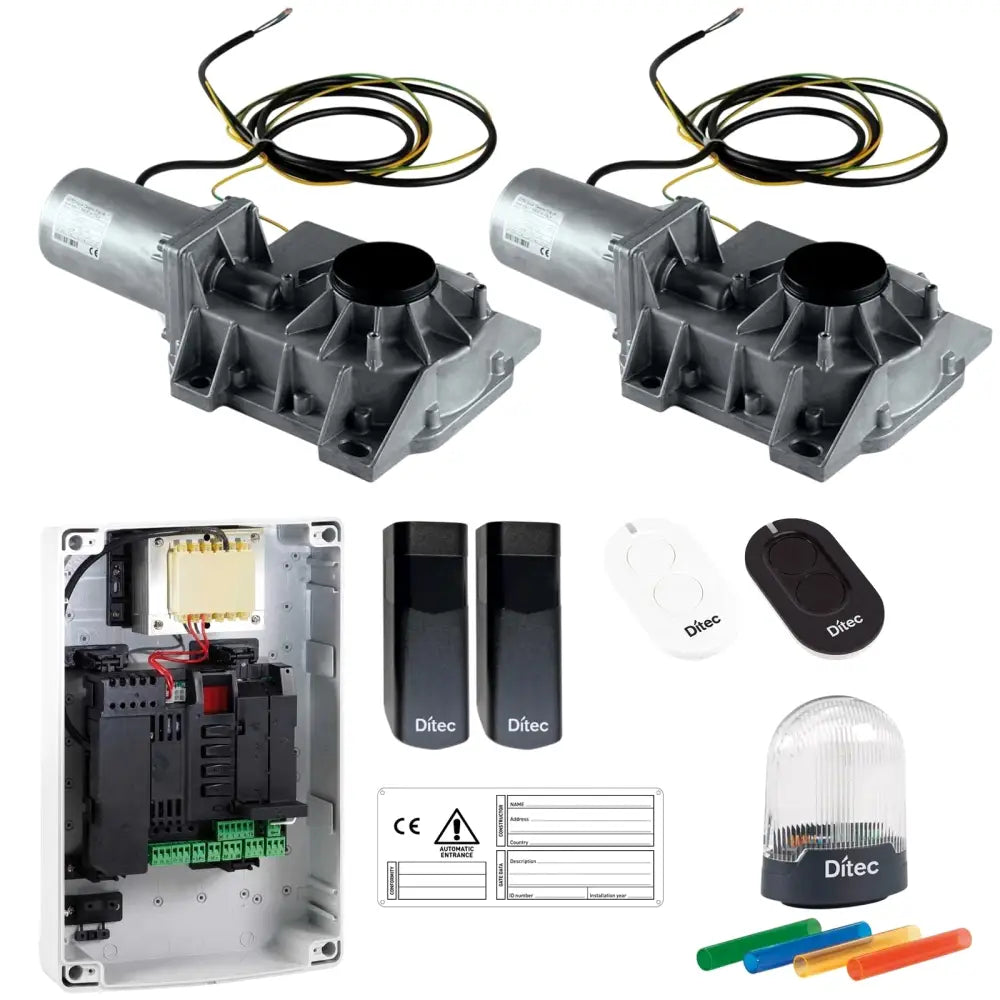

CONTEÚDO DO KIT
2x CUBIC6H: Atuador de 24 Vcc com fim de curso mecânico integrado
1x LCU40HG: Quadro de comando com recetor de rádio RCB50E bifrequência 433/868 MHz
1x LIN2: Par de fotocélulas
1x ZEN2: Telecomando rolling code 2Ch 433 MHz
1x ZEN2W: Telecomando rolling code 2Ch 433 MHz branco
1x FL24: Sinalizador luminoso completo com antena e cabo coaxial de 5 m
1x E409B: Painel de sinalização
CÓDIGO DE BARRAS: 06552
CLIQUE NOS LINKS PARA CONSULTAR A DOCUMENTAÇÃO DO FABRICANTE:
MANUAL TÉCNICO DA AUTOMAÇÃO
MANUAL TÉCNICO DO QUADRO ELETRÓNICO
Garantia de 24 meses
