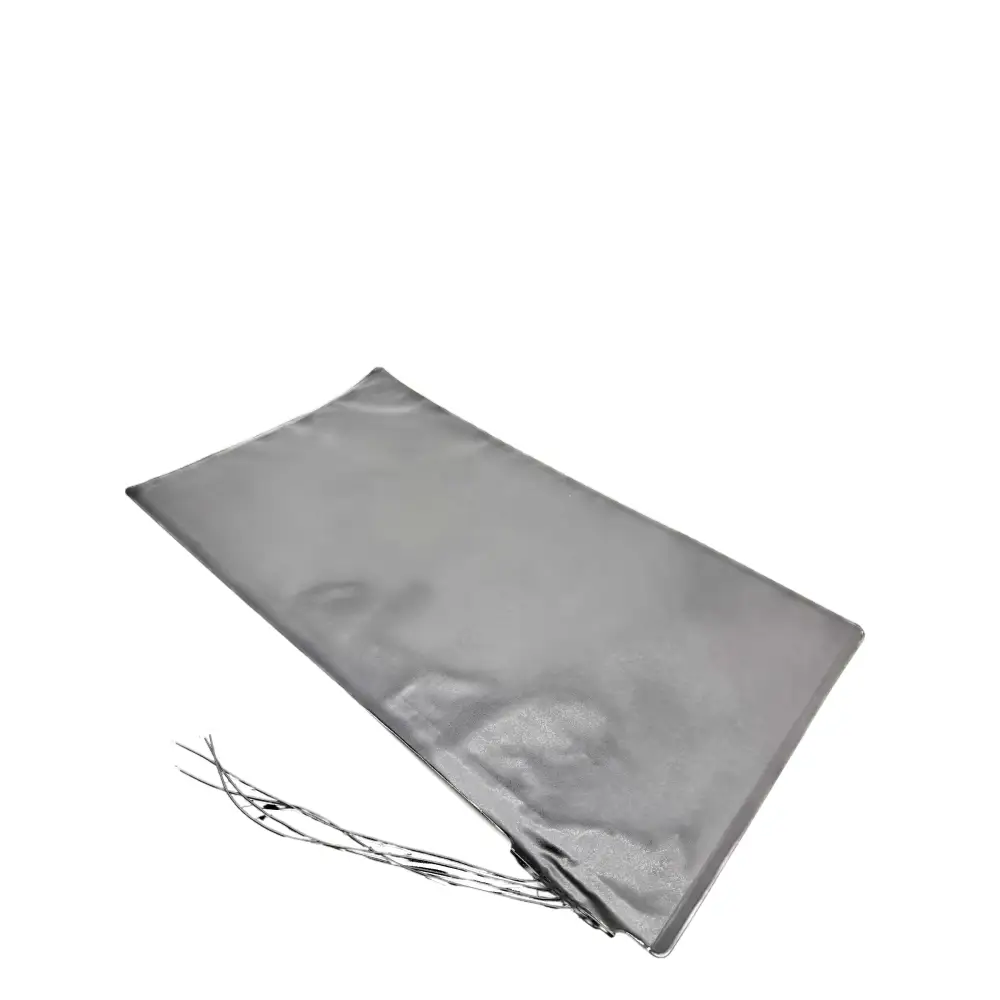

Sensore di Pressione a Tappetino

MOD. PM 156

Sensore di pressione a tappetino ultrasottile e professionale, progettato per il rilevamento immediato del passaggio o della presenza di persone e oggetti. Il dispositivo funziona tramite un modulo di contatto Normalmente Aperto (NO): non appena viene esercitata una pressione sulla superficie calpestabile, il circuito si chiude inviando un segnale istantaneo alla centralina collegata. È la scelta ideale per automatizzare i sistemi di accesso e ottimizzare la sicurezza in ambienti residenziali, commerciali o industriali.

Ambito di Utilizzo
Questo sensore versatile trova applicazione in molteplici settori correlati alla sicurezza e all'automazione, tra cui:

Sistemi di allarme e sistemi antintrusione per il rilevamento di passaggi non autorizzati.
Azionamento automatico delle porte e gestione intelligente dei varchi d'ingresso.
Monitoraggio dei letti dei pazienti in ambito sanitario, ospedaliero o assistenziale.
Rilevamento dell'occupazione dei posti a sedere per sistemi di controllo o domotica.

Specifiche Tecniche

Dimensioni: 720 x 390 x 4,6 mm.
Modulo di contatto: Normalmente Aperto (Normally Open).
Tensione di commutazione massima: 25 VDC.
Corrente di commutazione e trasporto: 0.25 A DC (carico resistivo).
Carico di commutazione massimo: 10 VA.
Pressione di esercizio: 25 kg su un'area di 50 mm².
Resistenza di contatto tipica: 100 Ω (rilevata con una pressione di 25 kg su un rettangolo di 20 x 10 cm).
Temperatura di esercizio: da -10°C a 60°C.
Grado di protezione ambientale: IP65 per il corpo principale , con livello di protezione interna 64 (connessioni non impermeabili).
Materiale del tappetino: PVC termosaldato (Seem welded PVC) ad alta resistenza.
Cavo di collegamento: isolato in PVC nero da 0.22 mm² , lunghezza di 300 mm (+/- 20 mm) con 4 fili separati (modello 1007 20AWG).
Certificazioni: conforme agli standard RoHS & Reach.
