Descrizione
Cavo F.O. 9/125 OS2 Esterno PE-Armato Metallico
Mod. AR-FOPEFM04EXS2NEB40
SKU: AR-FOS2-04 /B4000
Codice smart: AR-FOS2-04 /B4000
Codice interno: AR-FOPEFM04EXS2NEB40
Categoria: 4 Fibre 9/125 OS2 (single-mode)
Colore Guaina: Nera
Confezione: bobina 4000m
Diametro mm.: 7,7mm
Peso Kg/Km: 60.00
Raggio min. curvatura: 15xExt.Diam.
Parametri Fibra
Tipo: G.657A1
Mode field diameter: 1310nm: 9,0 ±0.4µm / 1550nm: 10,1 ±0.5µm
Cladding diameter: 124,8 ±0.7µm
Cladding non-circularity: ?0,7%
Core-Cladding concentricity error: ? 0,5µm
Coating diameter: 245 ±5µm
Coating non-circularity: ?6,0%
Cladding-Coating concentricity error: ? 12µm
Cable Cutoff Wavelenght: ?cc? 1260nm
Attenuation coefficient (max.): 1130nm ?0,40 dB/km - 1550nm ?0,30 dB/km
Macro-Bending Loss: ?0,75dB (1 turn x 10mm radius @1550nm), ?1,50dB (1 turn x 10mm radius @1625nm)
Caratteristiche costruttive
Numero Tubi: 1
Diametro Tubo: 2,80mm ±0.15mm
Loose tube material: PBT
Loose tube color: Natural
Colored Coating Fiber: dimensione 250µm±15µm; colore blu, arancio, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, verde acqua
Strength member: Glass Yarn
PSP (Armoured): 17mm (model number)
Diametro cavo: 7,70mm ±0.3mm
Prestazioni meccaniche ed ambientali
Long term tension: 240N
Short term tension: 700N
Long term crush: 300N/10cm
Short term crush: 1000N/10cm
Raggio minimo di curvatura (posa statica): 15 x Diam. ex.
Raggio minimo di curvatura (posa dinamica): 20 x Diam. ex.
Temperatura esercizio/stoccaggio: -30°C ~ +70°C
Temperatura di posa/installazione: -10°C ~ +50°C
Guaina esterna
Tipo: PE Nero
Marcatura: ECS - Number FO OS2 9/125 G657 OUTDOOR Pe Fca ORDER NR. METER MARKING

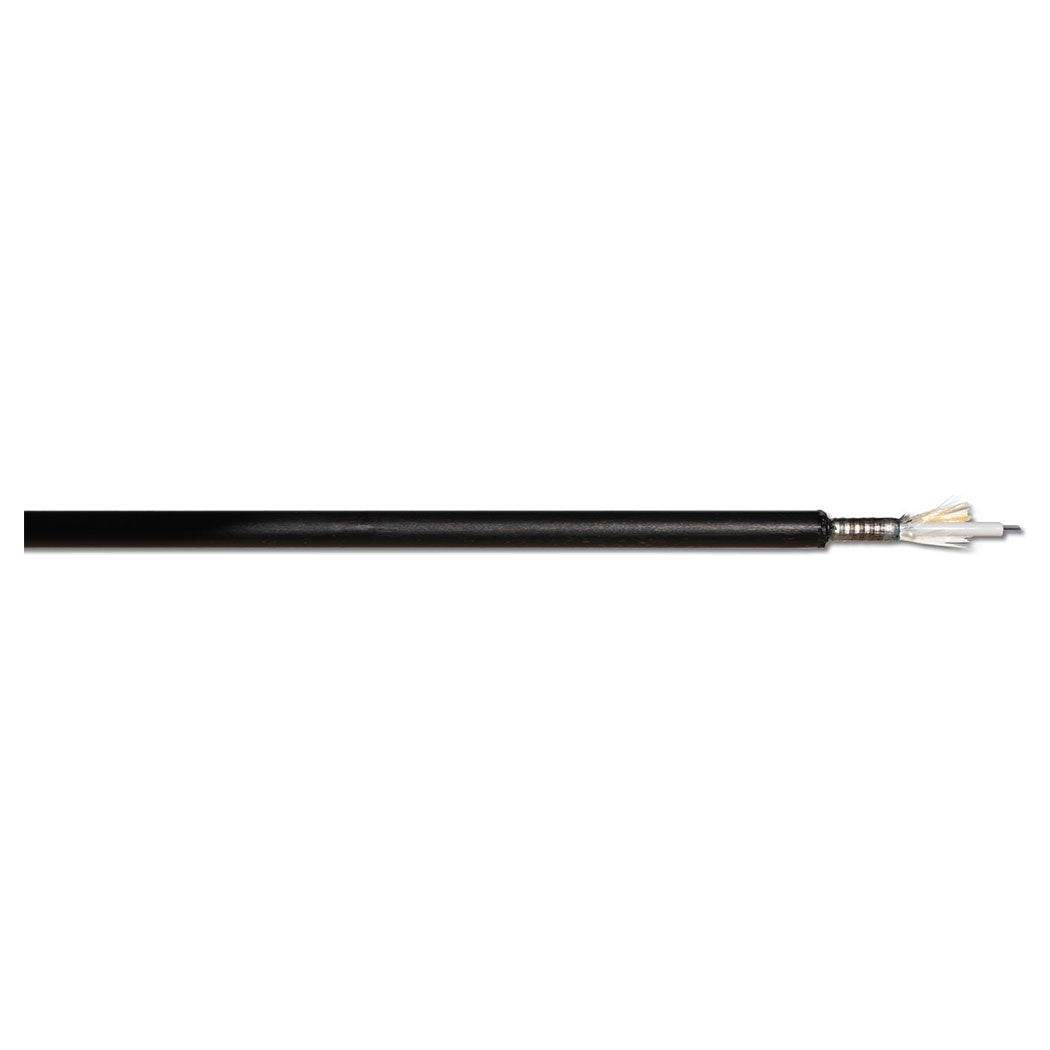

Avvertenza: l'immagine è fornita a scopo puramente illustrativo e non vincolante.
CLICCA SUI LINKS PER LA DOCUMENTAZIONE DEL PRODUTTORE:
Scheda tecnica PDF
Dichiarazione di prestazione (DoP) CPR
Garanzia 24 mesi
