Descrizione

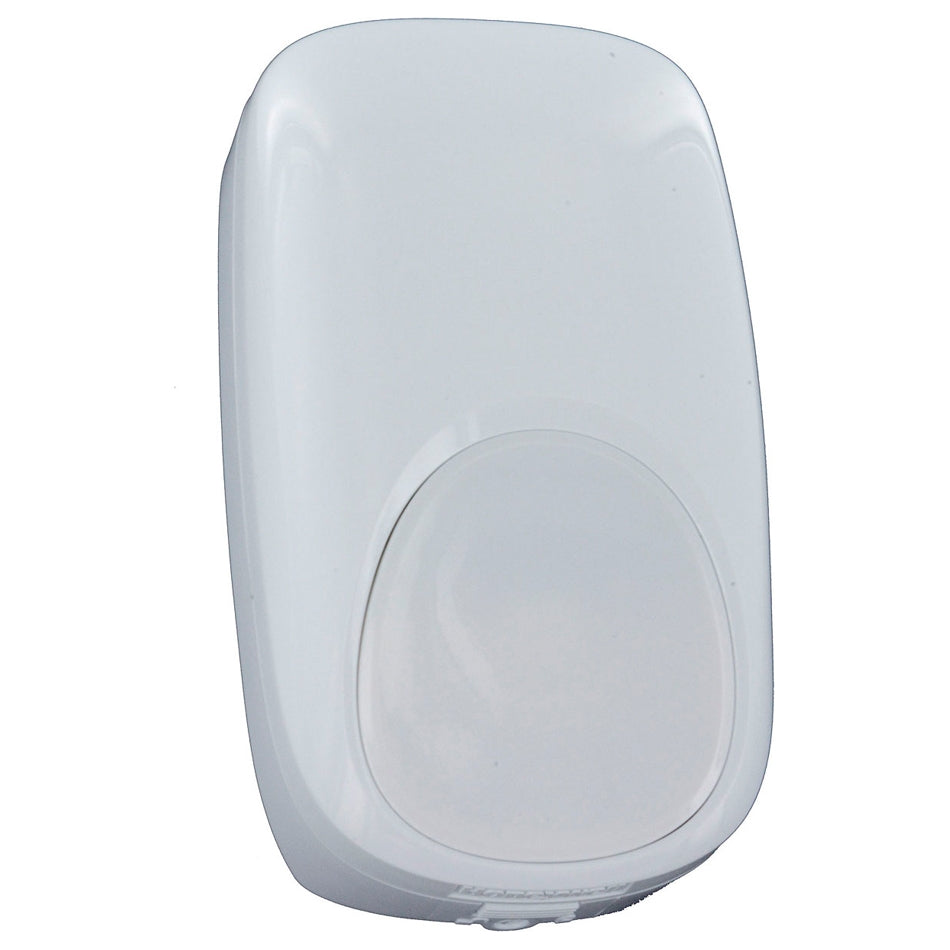

Rilevatore volumetrico a doppia tecnologia
SKU: DT8016AF24
Caratteristiche
• Rilevatore volumetrico a doppia tecnologia Honeywell
• Infrarosso passivo e microonde in banda K
• Copertura fino a 16 m
• Funzione antimasking a infrarossi integrata
• Elaborazione del segnale DualCore
• Ottica a specchio con zone look-down
• Certificazione EN Grado 3
Specifiche
Caratteristiche tecniche
• Rivelatore volumetrico a doppia tecnologia Honeywell
• Tecnologia di rilevamento: infrarosso passivo (PIR con specchio) e microonde
• Copertura di rilevamento: 16 m x 22 m
• Numero di zone: 36 a lungo raggio, 10 intermedie, 12 inferiori, 2 look-down
• Frequenza microonde: banda K 24,200 GHz
• Elaborazione del segnale DualCore
• Ottica a sensibilità uniforme tramite specchio
Funzionalità
• Funzione antimasking a infrarossi integrata
• Test di camminata attivabile tramite torcia
• Autotest del circuito a microonde
• Rilevamento delle vibrazioni integrato
• Configurazione della zona look-down tramite interruttore
• Connettori plug-in per installazione rapida
• Resistenze di fine linea integrate
Allarmi
• Uscita allarme: relè Form A energizzato, 30 mA a 25 V DC
• Durata allarme: 3 s
• Uscita antimasking / guasto: relè Form B (NC), 30 mA a 25 V DC
• Protezione antimanomissione di coperchio e parete tramite contatto magnetico
Interfaccia di comunicazione
• Resistenze EOL integrate per allarme, manomissione e antimasking
Alimentazione
• Tensione di alimentazione: da 9 a 15 V DC
• Consumo tipico: 24 mA a 12 V DC
• Consumo massimo: 30 mA a 12 V DC
• Ripple consentito: 3 V picco-picco a 12 V DC
Ambientale
• Temperatura di funzionamento: da -10 °C a +55 °C
• Umidità relativa: dal 5 % al 95 % senza condensa
• Immunità alla luce bianca: fino a 10 000 lux
• Filtro luce fluorescente: 50 Hz / 60 Hz
• Immunità RFI: 15 V/m da 80 MHz a 2,7 GHz
Caratteristiche fisiche
• Altezza di installazione ottimale: 2,3 m
• Dimensioni: 118,6 x 67,3 x 46,4 mm
• Peso netto: 137 g
Contenuto
• Rivelatore volumetrico a doppia tecnologia HONEYWELL-404 (DT8016AF24)
Certificazioni
• EN 50131-2-4 Grado 3 Classe II
Garanzia 24 mesi
