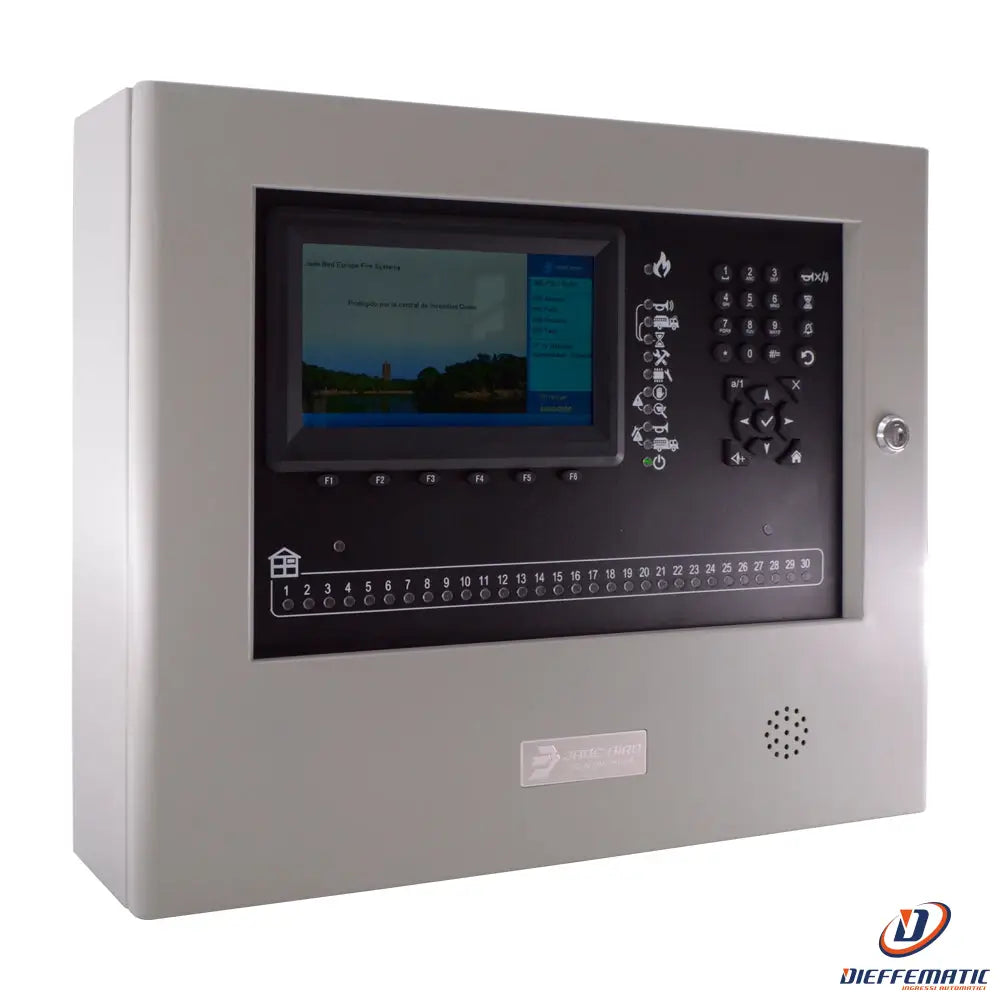

Jade bird JBE-P2L1.4LE Centrale analogica da 4 loop

Centrale analogica da 4 loop

Mod. JBE-P2L1.4LE

SKU: JBE-P2L1.4LE

• Centrale analogica Jade Bird da 4 loop

• Espandibile fino a 8 loop con JBE-EXP

• Fino a 200 dispositivi per loop

• USB per la programmazione e l'aggiornamento dei dati

• Display LCD a colori di 7"

• Certificati EN54-2, EN54-4


DESCRIZIONE:

• Jade Bird - Centrale antincendio a 4 loop

• Display LCD a colori da 7"

• 200 dispositivi per loop - Possibilità di espansione fino a 8 loop con box esterno JBE-EXP

• Completamente programmabile dal pannello frontale

• USB per la programmazione dei dati e l'aggiornamento del firmware

• Funzione di avviamento basata sul Web service

• Programmatore portatile con funzione di analisi del dispositivo

• Fino a 4 ampere disponibili per l'alimentazione di dispositivi esterni

• Custodia metallica robusta con porta anteriore dotata di serratura


SPECIFICHE:

Numero di loop
4 - (estensione fino a 8 con box JBE-EXP esterno)

Topologie di loop selezionabili dall'utente
Classe A (anello) o Classe B (linea fino a 32 dispositivi)

Uscite di 24 VDC a dispositivi di campo
2

Numero massimo di dispositivi
800 (espandibile a 1600)

Numero massimo di gruppi in uscita
400

Distanza massima del loop
2.000 m

Tipo di cavo consigliato
2 x 1.5 mm² doppino senza rete

Numero massimo di punti indirizzabili
200 per loop di Classe A (max 2 x 200))

Tensione del loop
20~30V

Corrente disponibile per loop
200 mA

Uscite di alimentazione esterna
2 x 2A@24 VDC

Ingresso cavi
Perforazioni di Ø20 mm (14x)

Uscite Allarme e Guasto
Relè normalmente aperto senza tensione (fino a 2A@30 VDC)

Alimentazione
230 VAC (196 - 253 V) 2.5A max.

Fusibile di protezione
2.5 A

Max. corrente continua in uscita (Imax a)
5.5 A

Max. corrente di uscita CC di allarme (max b)
4 A

Capacità della batteria
2x 12V 7Ah~12Ah

Temperatura di funzionamento
-5 a +40 °C

Temperatura di stoccaggio
-20 a +55 °C

Umidità (senza condensazione)
< 95 %

Grado di protezione
IP30

Dimensioni
440 (H) x 370 (I) x 126 (P) mm

Peso (senza batterie)
4 kg

Norme
EN 54-2 e EN 54-4

DoP
DoP-0370-CPR-3813-1


CONTENUTO:

• Centrale antincendio

• Cavi batteria

• Resistenza di supervisione

• Fusibili

• Chiavi di accesso

• Staffa di fissaggio

CLICCA SUI LINKS PER LA DOCUMENTAZIONE DEL PRODUTTORE:

Scheda in PDF

Garanzia 24 mesi
