Descripción

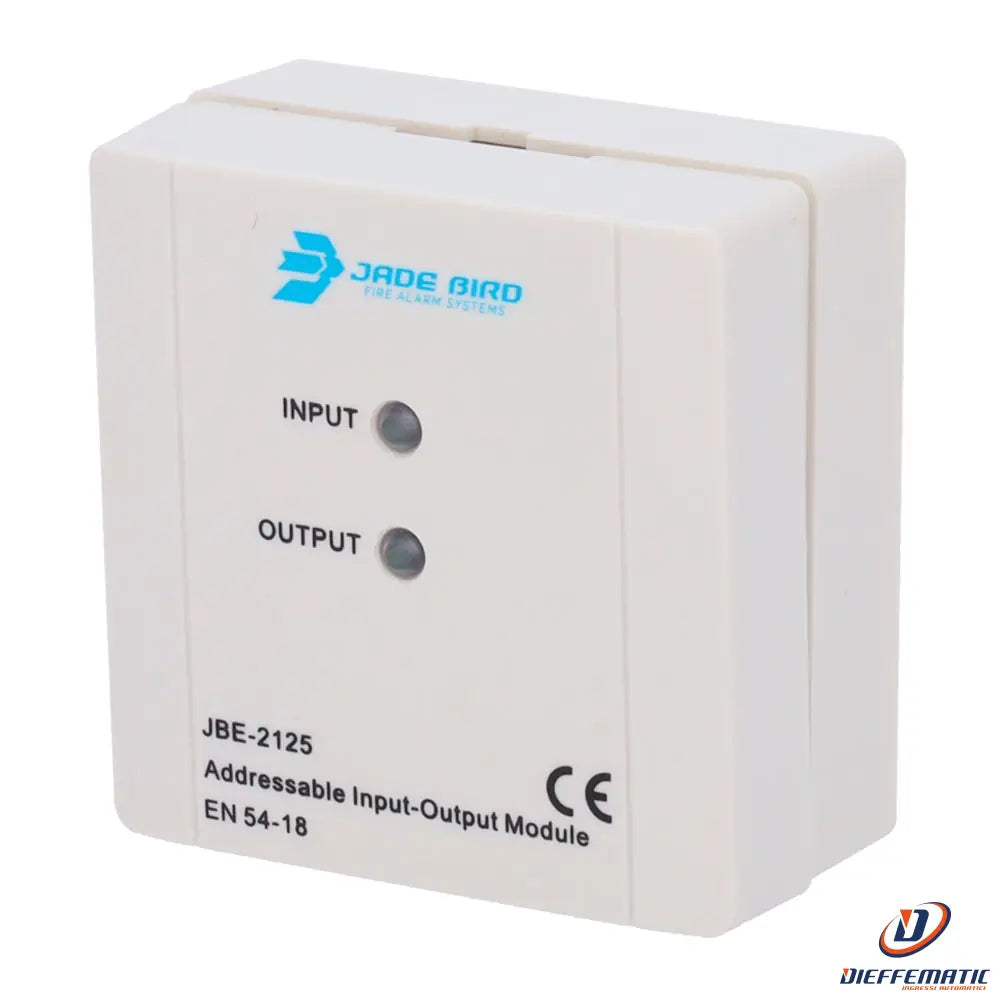

Módulo analógico
Mod. JBE-2125
SKU: JBE-2125
• Módulo analógico Jade Bird
• 1 salida con entrada de confirmación
• Alimentación mediante el lazo
• Cable conductor de hasta 2.5mm2
• REOL de 10 k? (suministrado)
• Certificado EN 54-18
DESCRIPCIÓN:
• Jade Bird
• Módulo de salida con entrada analógica de confirmación
• Alimentado por el lazo
• Sin aislador
• Indicador LED frontal
• Dirección programable mediante el módulo JBE-AT1
• Certificado EN 54-18
ESPECIFICACIONES:
Marca
Jade Bird
Tipo
Módulo analógico de 1 salida con entrada de confirmación
Tensión de funcionamiento
DC 16 - 30 V (protocolo JBE de ancho de impulso)
Conexión
Bus de comunicación JBE de 2 hilos, sin polaridad
Cableado
Par trenzado sin apantallar de 0.5 - 2.5 mm2
consumo eléctrico en reposo
?0.25 mA @24 V
Consumo en activo
?1 mA @24 V
Salida
Máximo 1 A @24V (modo de salida supervisada)
Contactos del relé
2 A @30 V DC (modo de salida de relé)
Resistencia EOL de entrada.
10 k?
Resistencia EOL de salida.
10 k?
Temp. de funcionamiento
0°C ~ +40°C
Temp. de almacenamiento
-20°C ~ +60°C
Entorno
? 95% HR (40±2°C) (sin condensación ni hielo)
Direccionamiento
o Herramienta de direccionamiento JBE-AT1
Rango de direcciones
1-200
Indicadores LED rojos
(Salida supervisada)
IP40 En espera: «Entrada» y «Salida» parpadean
Activación de salida: «Salida» encendida de forma fija
Confirmación: «Entrada» encendida de forma fija
Avería en la entrada: «Entrada» desactivada, «Salida»
parpadea
Avería en la salida de 24 V: «Entrada» y «Salida» apagadas
Indicadores LED rojos
(Salida de relé)
En reposo: «Entrada» parpadeando, «Salida» apagada
Avería: «Entrada» y «Salida» desactivadas
Dimensiones
85x85x41 mm (largo x ancho x alto)
Peso
0.1 kg (incluida la base)
Grado de protección IP
IP40
Certificado
EN 54-18:2005
EN 54-18:2005/AC:2007
CONTENIDO:
• Módulo analógico
• RFL requerido
HAGA CLIC EN LOS ENLACES PARA CONSULTAR LA DOCUMENTACIÓN DEL FABRICANTE:
Ficha en PDF
Garantía de 24 meses
