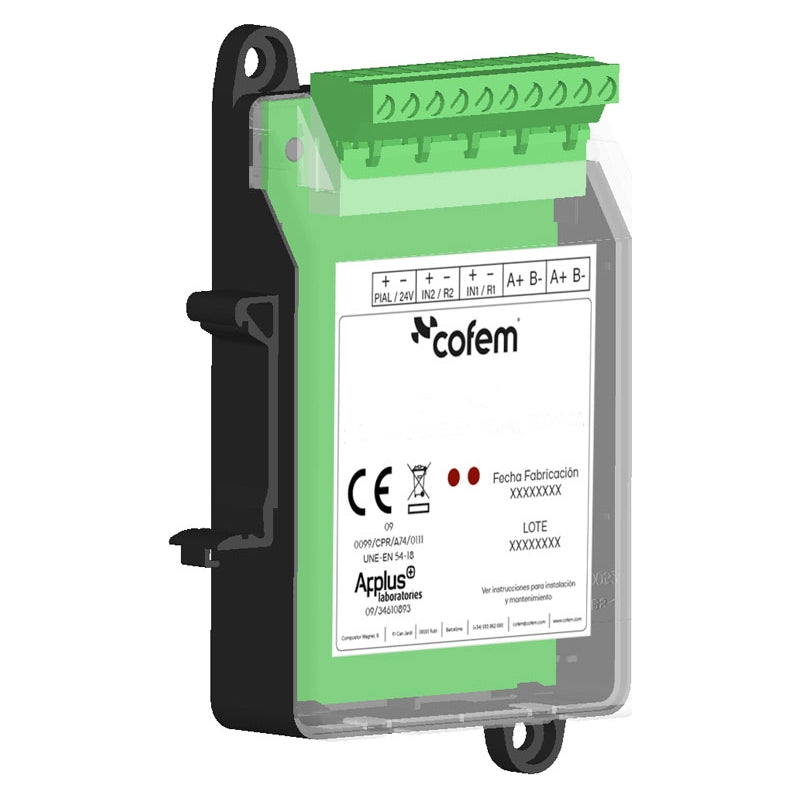

Modulo di segnali tecnici MSTAY
SKU: MSTAY
Caratteristiche
• Modulo di segnali tecnici MSTAY
• Modulo analogico microprocessato e indirizzabile (con isolatore di cortocircuito) che si installa come un elemento aggiuntivo del loop.
Specifiche
Descrizione
Modulo microprocessato e indirizzabile (con isolatore di cortocircuito) che si installa come un elemento aggiuntivo del loop.
Dispone di due ingressi per discernere lo stato aperto o chiuso di un contatto pulito collegato in serie con una resistenza da 10k?. In stato di riposo il contatto deve essere aperto e in caso di anomalia deve essere chiuso. Nel primo ingresso (contrassegnato come IN1) rileva il contatto chiuso con categoria di ALLARME. Il secondo ingresso (contrassegnato come IN2) rileva il contatto chiuso con categoria di GUASTO. È possibile associare i due ingressi simultaneamente, avendo informazioni sia di allarme che di guasto.
In stato di riposo il MSTAY supervisiona la linea esterna per mezzo di una resistenza da 33k?, indicando lo stato di linea aperta o linea incrociata.
È di applicazione tipica per segnalare lo stato di altri sistemi di rilevazione dove potrebbero esistere connessioni di sensori di flusso nel caso di impianti sprinkler, finecorsa nel caso di porte tagliafuoco, ascensori, livello di serbatoi, ecc.
Il lampeggio del led rosso trasparente ci indica la comunicazione con la centrale, così come se rimane acceso ci indica lo stato di allarme. L'accensione del led verde indica l'attivazione di uno o entrambi gli ingressi.
Questo modulo dispone di un'uscita per l'attivazione di un segnalatore remoto, che si attiva quando è in stato di allarme. Il Modulo di Segnali Tecnici si alimenta tramite la connessione al loop.
Viene fornito in moduli rettangolari fabbricati in ABS termoresistente. Il modulo MSTAY è certificato secondo la Norma EN 54-18 da AENOR, e con marcatura CE secondo il Regolamento Europeo dei Prodotti da Costruzione (UE) N°305/2011.
Garanzia 24 mesi
